Электрический штабелер PS16N
РУКОВОДСТВО ПО ЗАПЧАСТЯМ
535946020101
Пожалуйста, заказывайте детали у официальных дилеров Noblelift Intelligent Equipment Co., LTD.
Во избежание неправильной поставки во всех заказах на запасные части должны быть указаны следующие позиции:
- Модель грузовика, идентификационный номер и год выпуска.
- В заказах на запасные части мачты, гидротрансмиссии, рулевого моста, двигателя и т.п. должен быть указан номер завода-изготовителя этих деталей.
- Коды запасных частей Noblelift указаны в таблице руководства по запасным частям. Также обратите внимание на описание состояния поставки, количества заказа и т. д. (проверьте номер, указанный в столбце «Отметка» руководства по запчастям).
Колонка «Отметка»:
Отсутствие маркировки указывает на то, что детали находятся в коротком цикле поставок.
Номер 1: поставка в упаковке. Это указывает на то, что детали представляют собой мелкие детали и детали уплотнений, которые поставляются в единичных экземплярах и в коротком цикле поставки.
Номер 2: предложение с ограничениями. Указывает, что данных запчастей нет на складе и они будут подготовлены к производству после получения заказа от клиентов, находящихся в длительном цикле поставок.
Номер 3: поэтапное прекращение поставок. Указание на то, что эти детали будут заменены новыми в связи с техническими усовершенствованиями, и текущий запас не будет доступен, когда эти детали закончатся. Пожалуйста, ознакомьтесь с описанием уведомления о технических улучшениях.
Номер 4: поставка в сборе. Указание на то, что эти детали являются сборочными деталями, определенными производственным процессом, и которые не могут поставляться как одна деталь.
Номер 5: проверьте другие таблицы.
Данное руководство по запчастям является собственностью Noblelift и может передаваться только по конфиденциальному соглашению. Noblelift имеет право требовать компенсацию за любое несанкционированное использование. Копирование без разрешения запрещено. Цифры в инструкции не ограничиваются оригинальным дизайном. Noblelift Intelligent Equipment Co., LTD оставляет за собой право улучшать продукцию для постоянного технологического прогресса.
Оглавление
Глава 1: Система привода............................................. .................................................. ................................5
01 Ручной рулевой привод (535946013501) ............................................ ...................................5
02 Привод 1,4 кВт (535946013502)............................................. .................................................. ....7
03 Привод рулевого управления с гидроусилителем (535946013503)............................................. ................................11
04 Привод рулевого управления с гидроусилителем (EN1175-2020)(535946013506)............................................ ................13
04 Привод рулевого управления с гидроусилителем (EN1175-2020)(535946013506) Продолжение.................................15

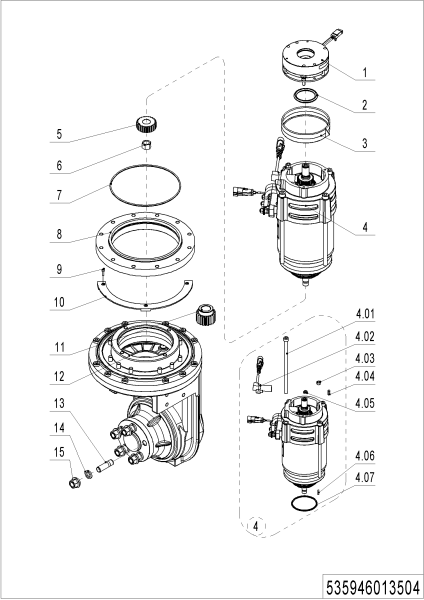

05 Привод и Рулевой блок 1,4 кВт (535946013504)............................................ ................................17
Глава 2: Гидравлическая система............................................. .................................................. ...........19

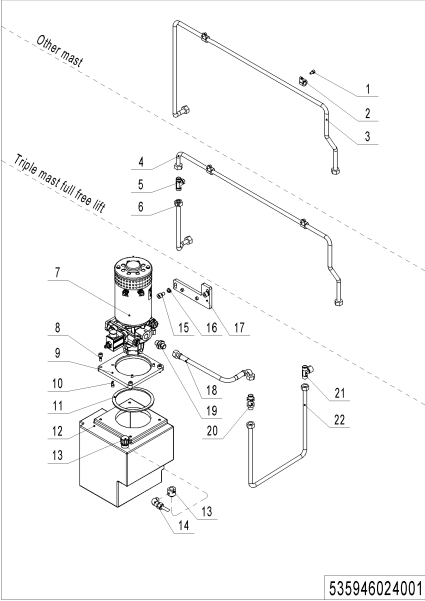

01 Гидравлический трубопровод (535946024001)............ .................................................. ............................19

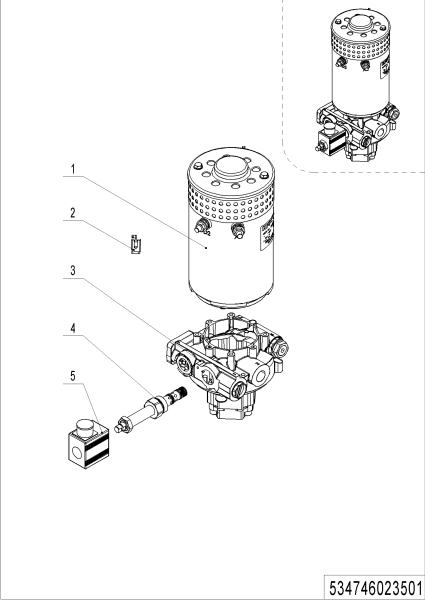

02 Насосный агрегат (HPI, 3,2 кВт) (534746023501)....... .................................................. ...........21

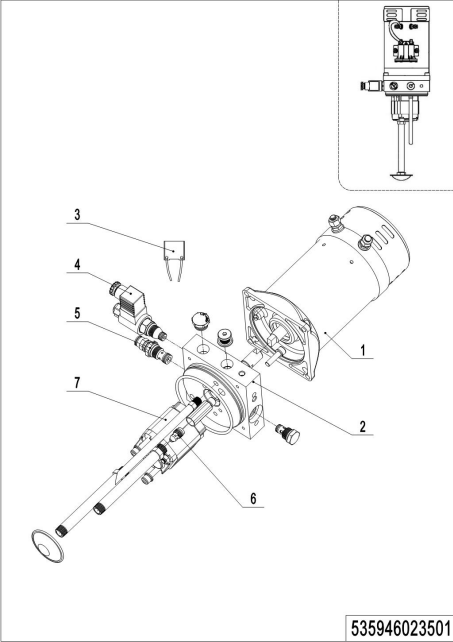

03 Насосный агрегат (VIBO,3,0 кВт) (535946023501).......... .................................................. ...................23

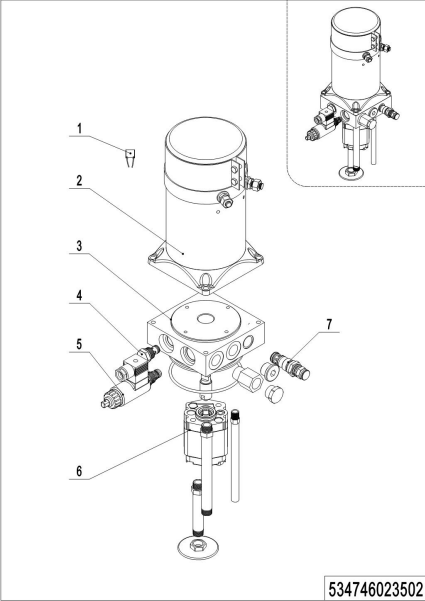

04 Насосный агрегат (VIBO,3,2кВт) (534746023502).......... .................................................. ...................25
Глава 3: Рама грузовика ................................................. .................................................. .................27

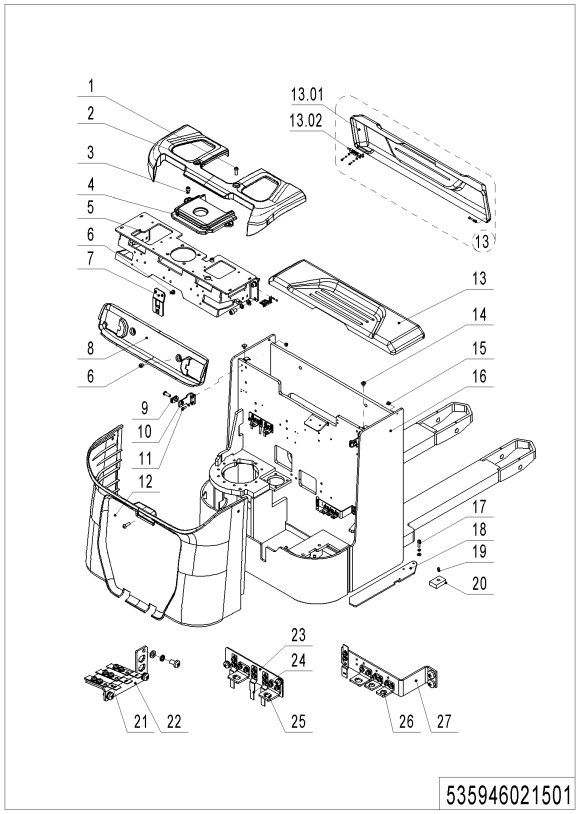

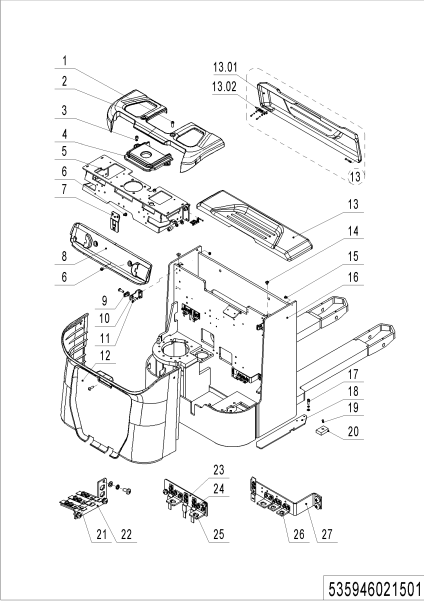

01 Шасси (535946021501)........... .................................................. .................................................. ...27
01 Шасси (535946021501) Продолжение........................................... .................................................. ..29

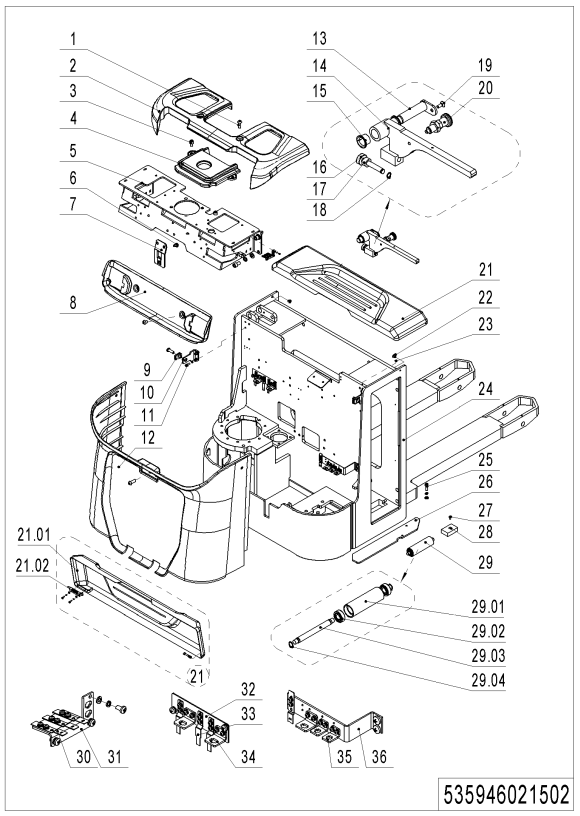

02 Шасси (боковая замена) (535946021502)......................................... ........................................31
02 Шасси (боковая замена) (535946021502) Продолжение................................................................. .......33

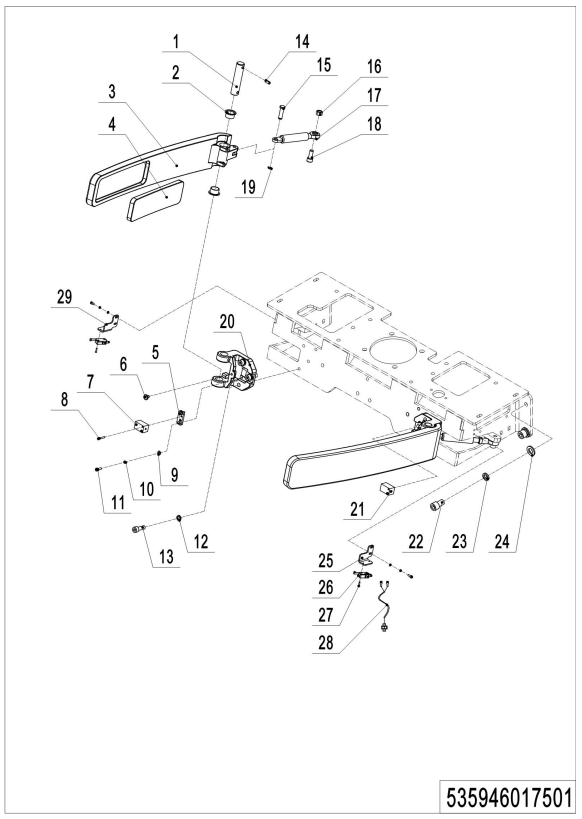

03 Защитный кронштейн (535946017501)............................. .................................................. ..............35

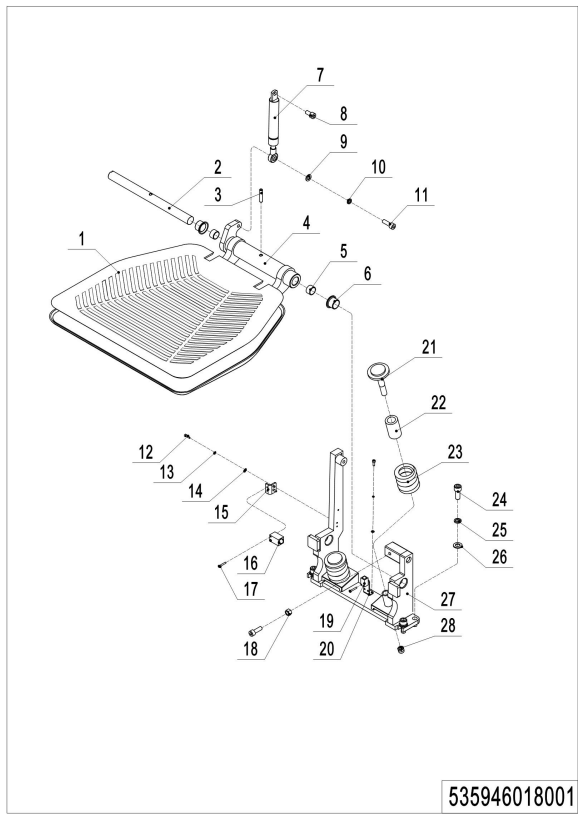

04 Платформа (535946018001)............................. .................................................. ..............................37

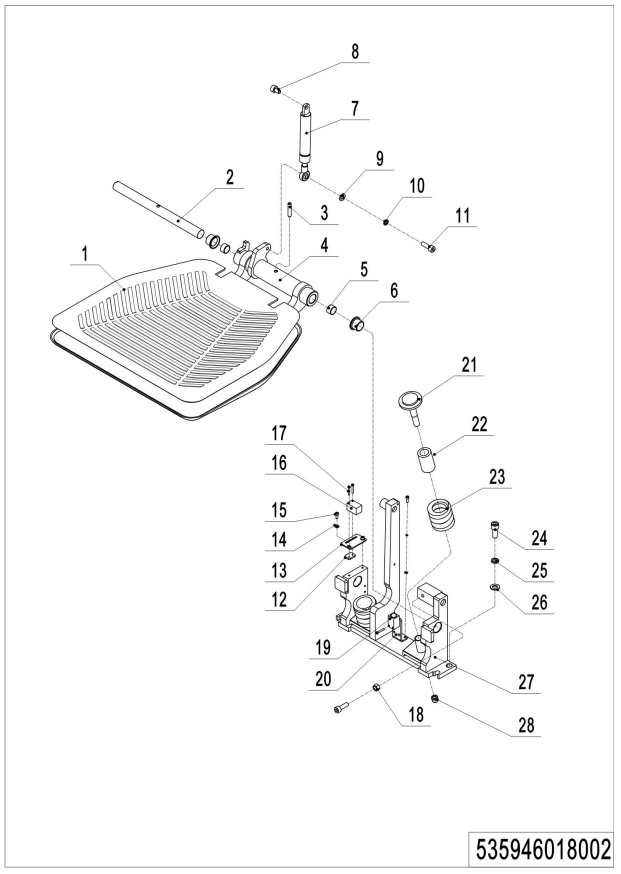

05 Платформа (EPS,EN1175-2020) (535946018002)... .................................................. ...........39

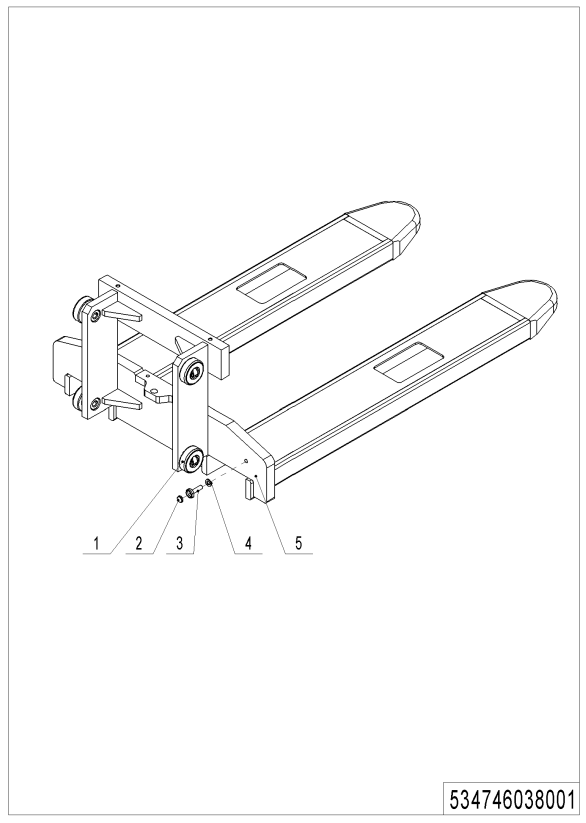

06 Каретка вил (534746038001)............ .................................................. ...................................41
Глава 4: Мачтовая система............................. .................................................. .................43

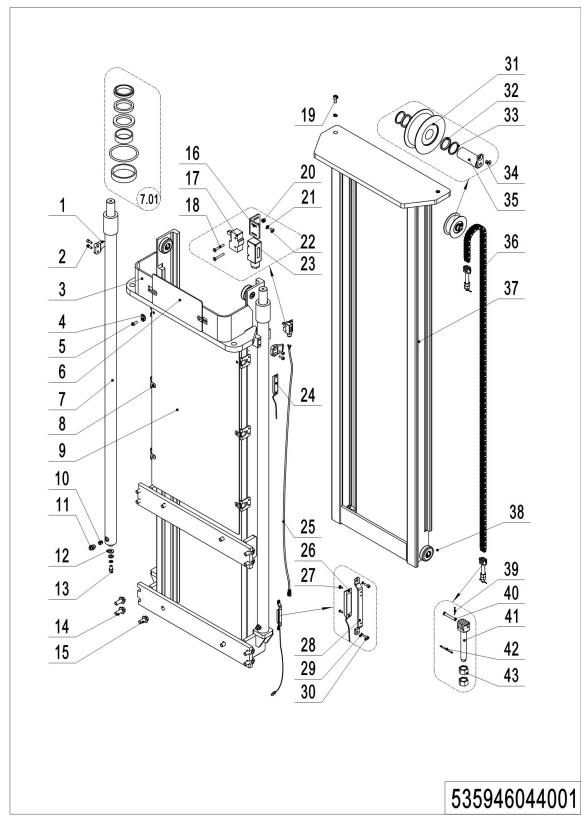

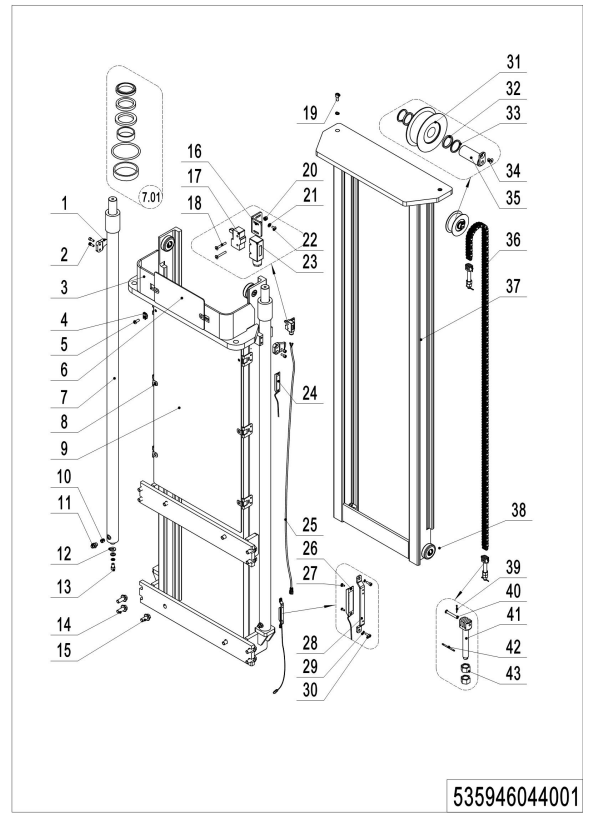

01 Двухступенчатый стандартный подъемник мачты (535946044001) ...... .................................................. .................43
01 Двухступенчатый стандартный подъемник мачты (535946044001) Продолжение........... ...................................45

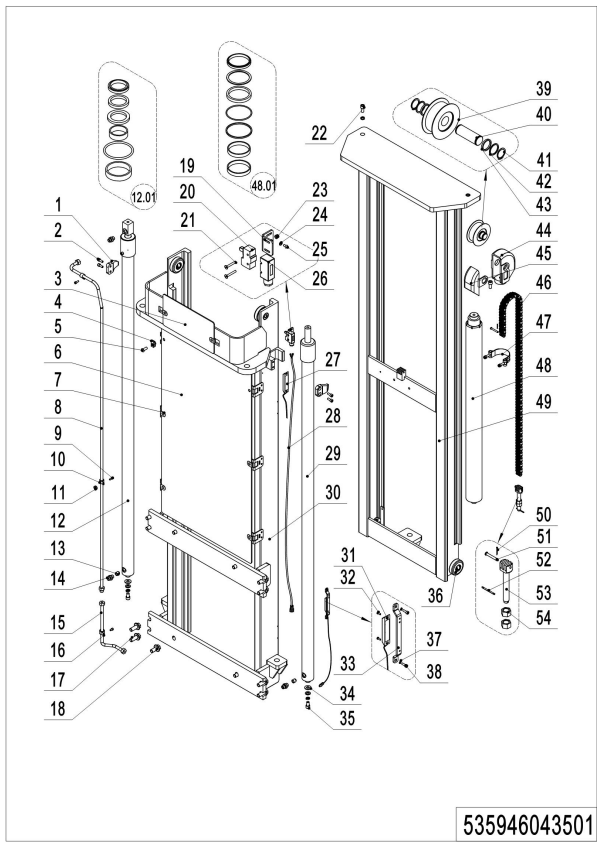

02 Двухступенчатая мачта с полным свободным подъемом (535946043501)............................. ...................................47
02 Двухступенчатая мачта с полным свободным подъемом (535946043501) Продолжение 1 . .................................................. ..49
02 Двухступенчатая мачта с полным свободным подъемом (535946043501) Продолжение 2 ............................ ...................51

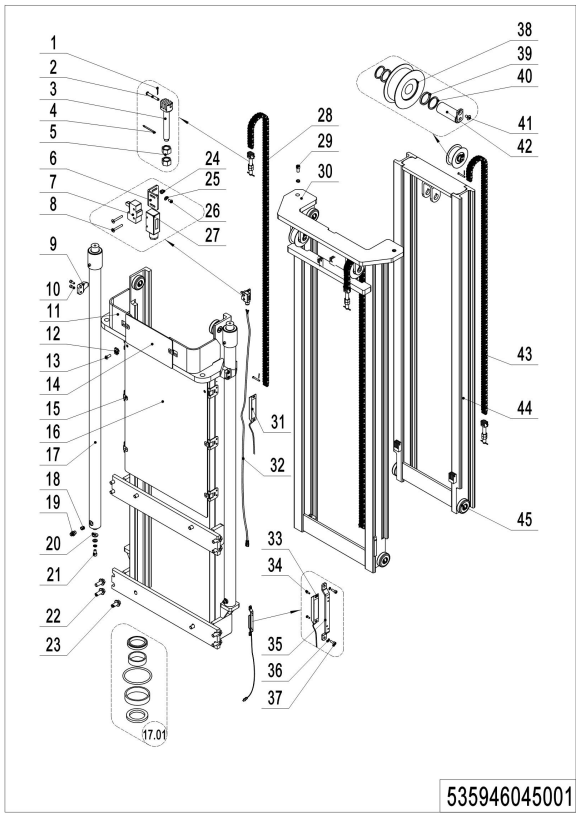

03 Стандартный подъемник с тройной мачтой (535946045001) ........................ .................................................. .............53
03 Стандартный подъемник с тройной мачтой (535946045001) Продолжение......................... ...................................55

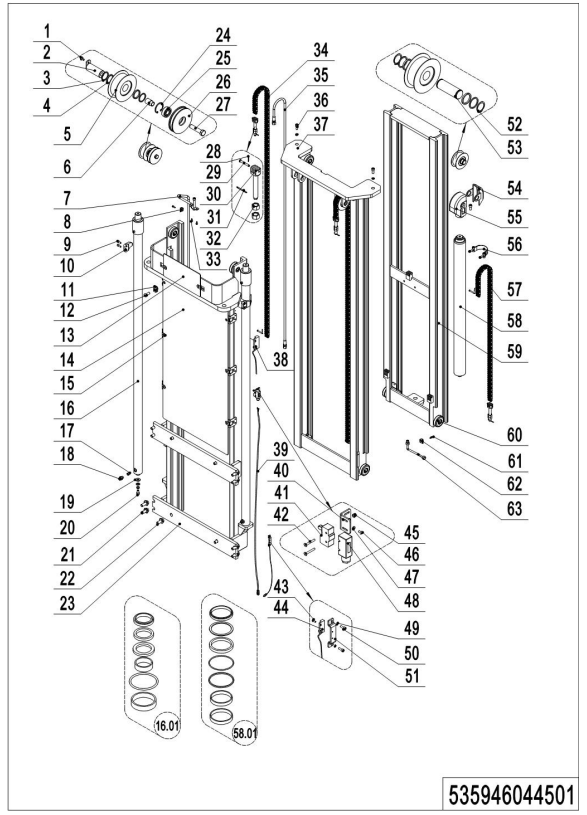

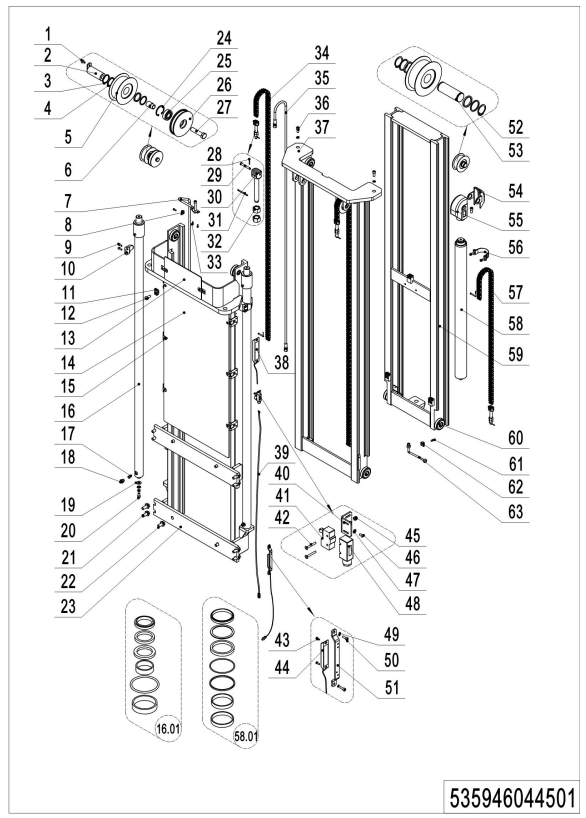

04 Тройная мачта с полным свободным подъемом (535946044501)... .................................................. .................57
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 1 ...... .................................................. ....59
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 2 ............................ ..........61
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 3 ............ ................................................63
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 4 ........................................ ...................65
Глава 5: Система рулевого управления, тормозная система, колеса............................. ...................................67

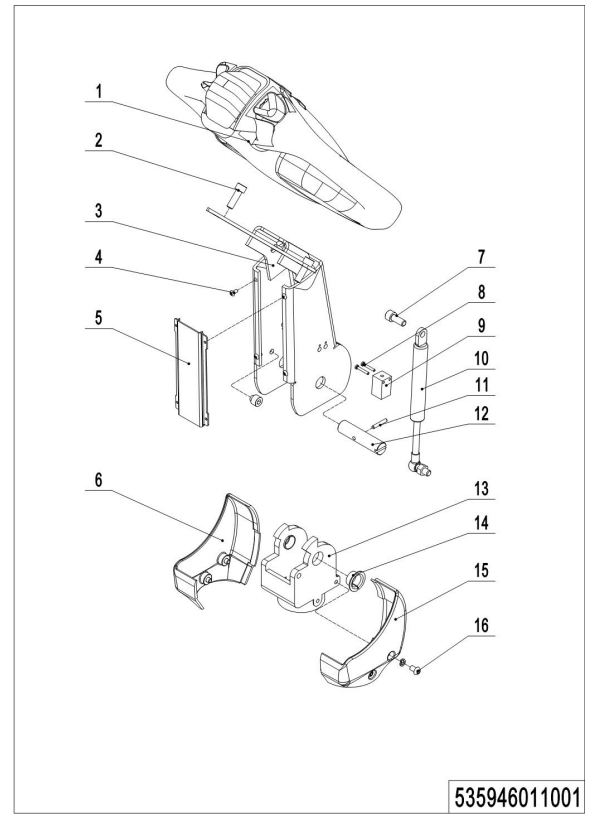

01 Румпель (535946011001) .. .................................................. .................................................. .......67

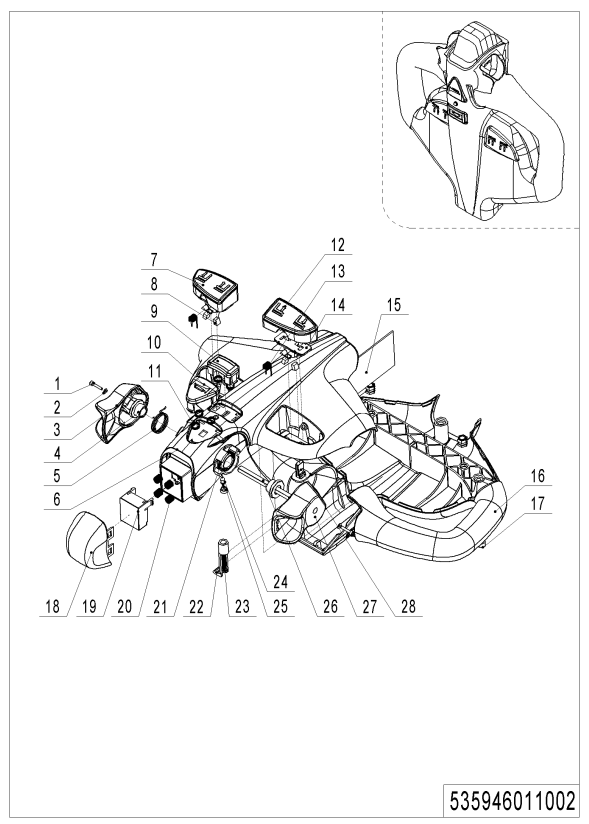

02 Рукоятка управления (535946011002) ............................ .................................................. ..............69

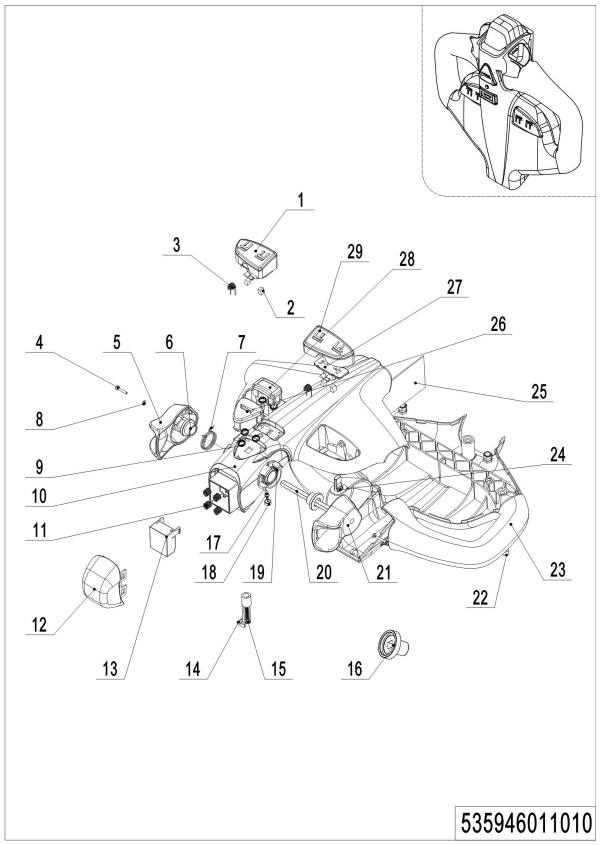

03 Рукоятка управления (EN1175-2020)(535946011010) ........ .................................................. ...71

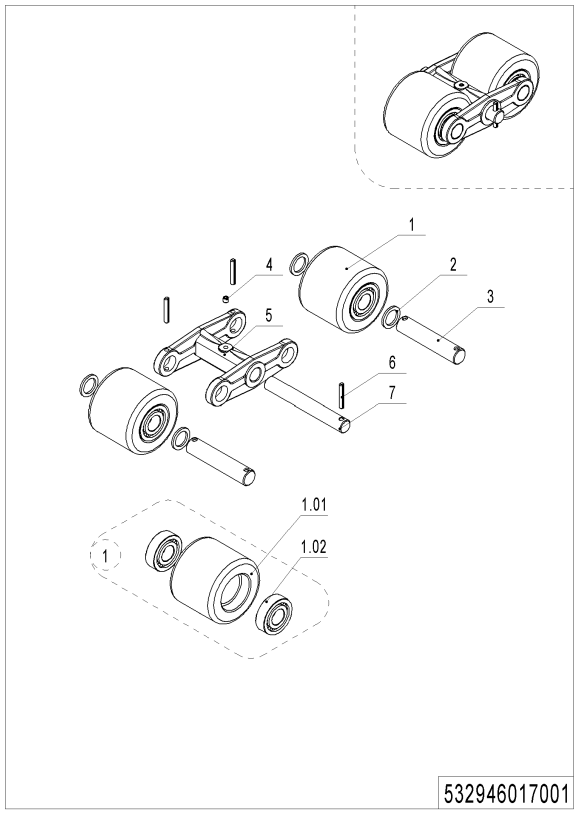

04 Нагрузочное колесо (532946017001) ............................ .................................................. ..............73

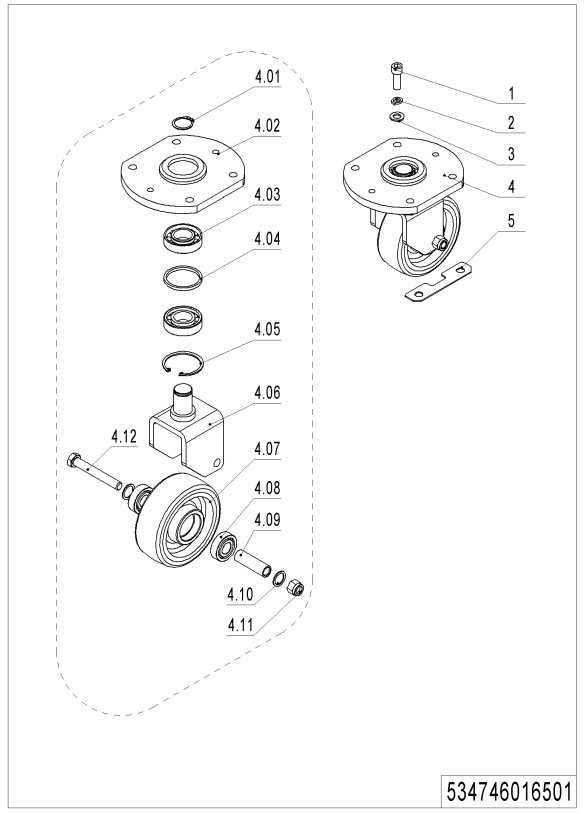

05 Роликовый ролик (534746016501)............................. .................................................. ................................75
Глава 6: Электрические части ............................................ .................................................. ............................77
01 Дисплей в сборе (535946010001)............... .................................................. ................................77
02 Дисплей в сборе (EN1175-2020) (535946010003)............................. .................79

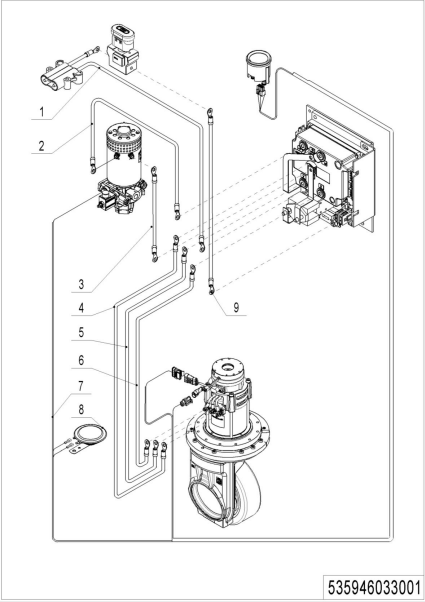

03 Жгут проводов (535946033001) .......... .................................................. ..............................................81

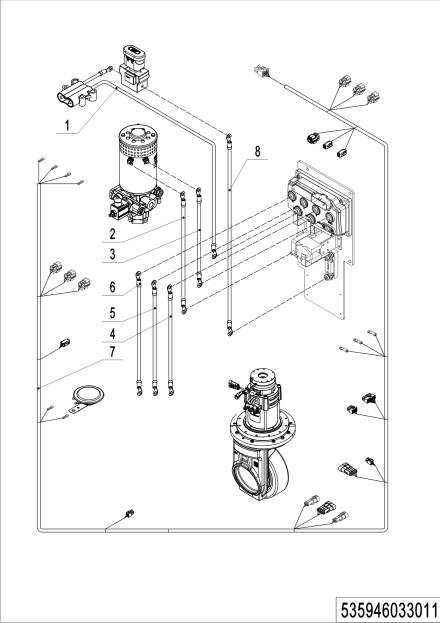

04 Жгут проводов (EN175 -2020)(535946033011)............................................ ...................................83
05 Жгут проводов (усилитель рулевого управления) (535946033002) .. .................................................. ........................85
06 Жгут проводов (усилитель рулевого управления, EN1175-2020) (535946033012)........... ..........................................87

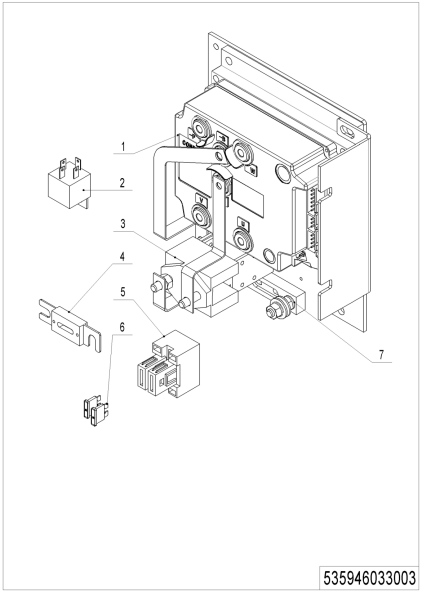

07 Электронные компоненты (535946033003) . .................................................. ................................89
08 Электронные компоненты (EN1175-2020)(535946033013) . .................................................. ............91

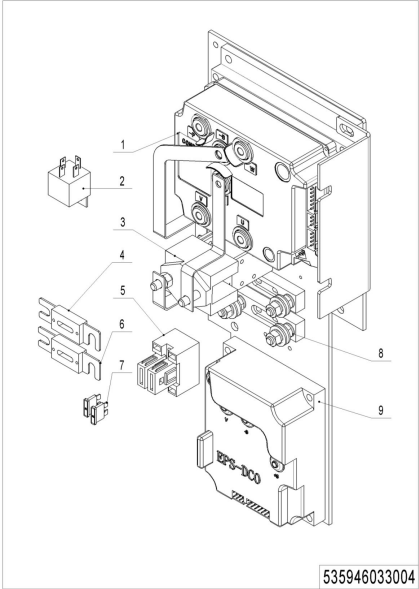

09 Электронные компоненты (EPS) (535946033004)......................... .................................................. 93

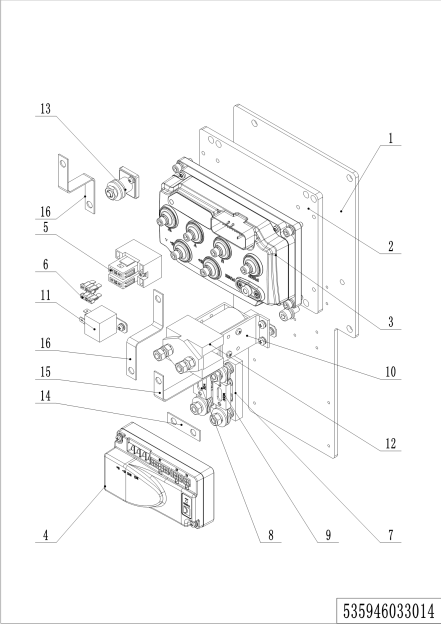

10 Электронные компоненты (EPS,EN1175-2020)(535946033014) ............................ ...................95

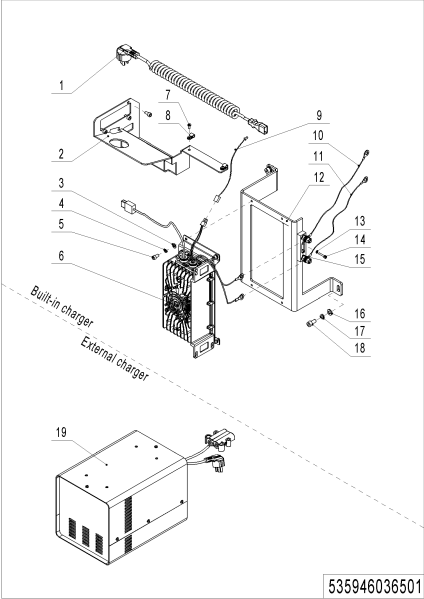

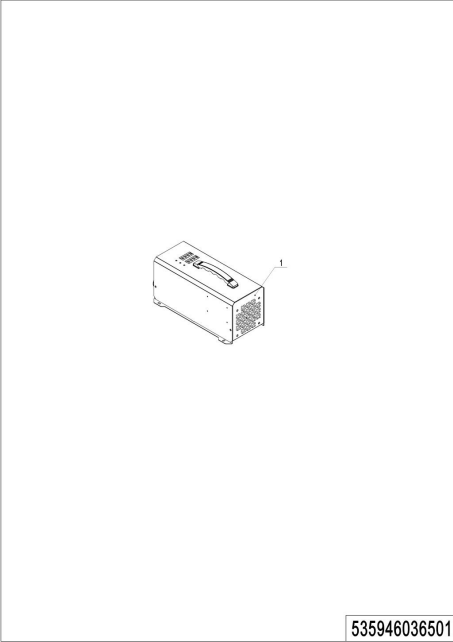

11 Зарядное устройство (535946036501) ........................ .................................................. ................................97
11 Зарядное устройство (535946036501) Продолжение..... .................................................. ...................................99
12 Зарядное устройство (литиевый) (535946036502)..... .................................................. .................................................. 101

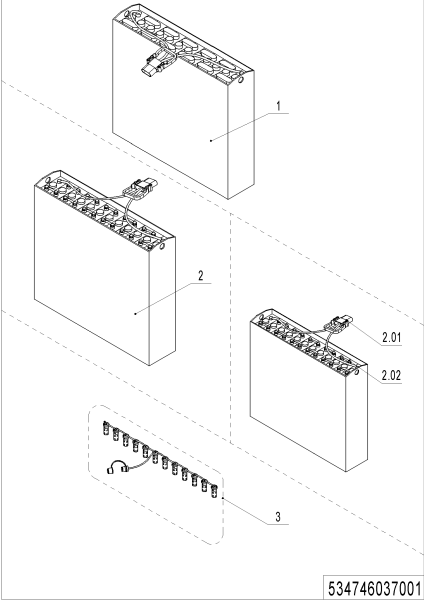

13 Тяговая батарея (534746037001)........................................... .................................................. .....103

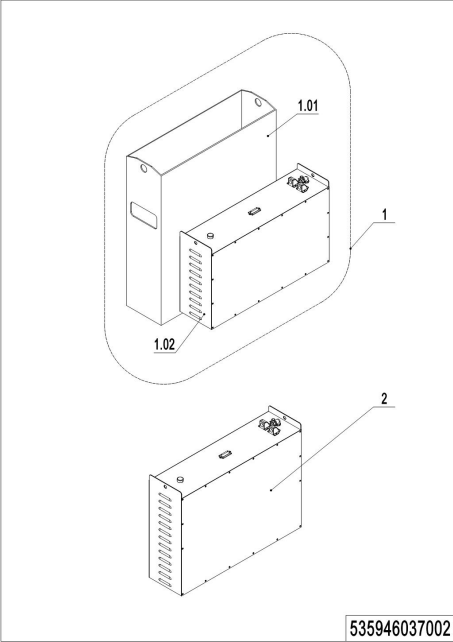

14 Литиевая батарея (535946037002)......................... .................................................. ...................105
Глава 7: Специальные детали............................................. .................................................. ...........107

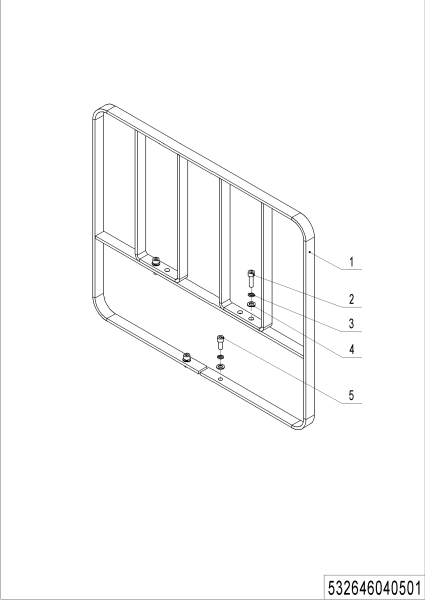

01 Спинка грузового отсека (532646040501)............ .................................................. ...................................107
Глава 8: Прочее...... .................................................. .................................................. ............................109

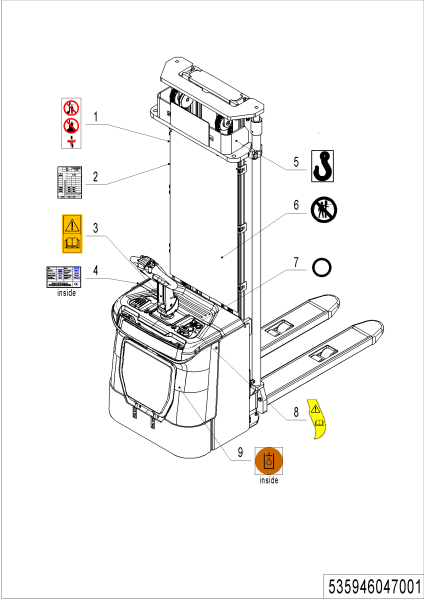

01 Этикетка и наклейка (ЕС) (535946047001)....... .................................................. ...........109
Приложение............ .................................................. .................................................. .................111

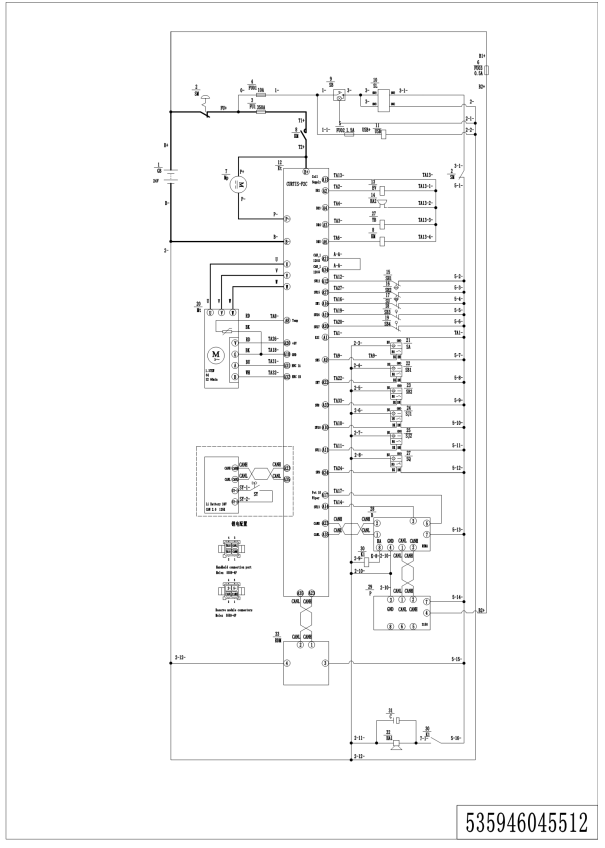

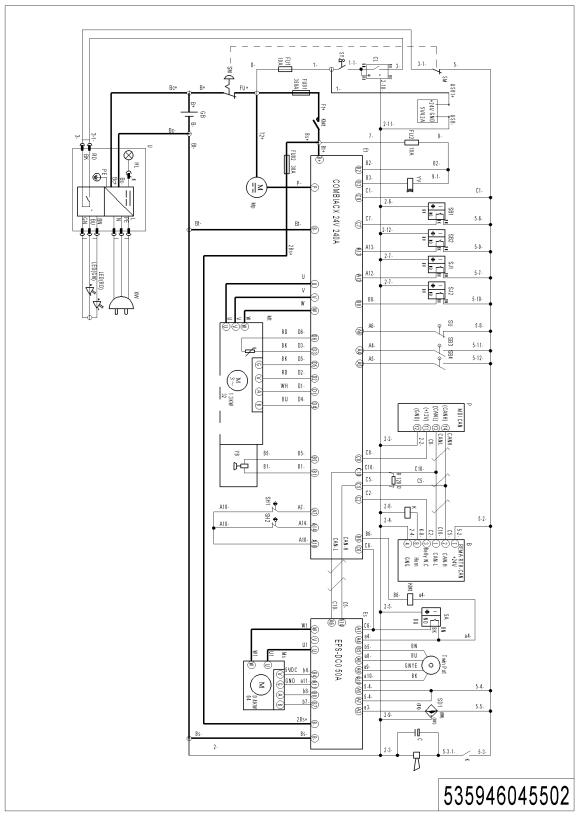

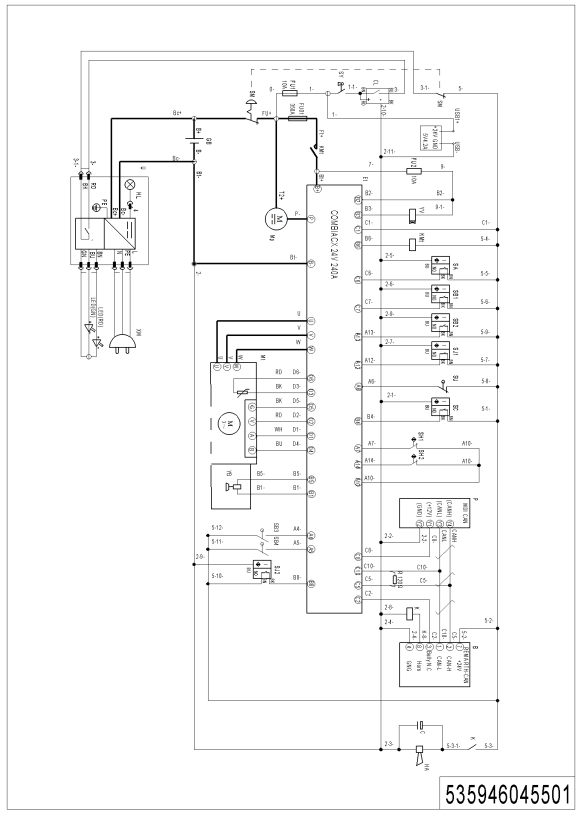

01 Электрическая схема .............. .................................................. ..............................................111

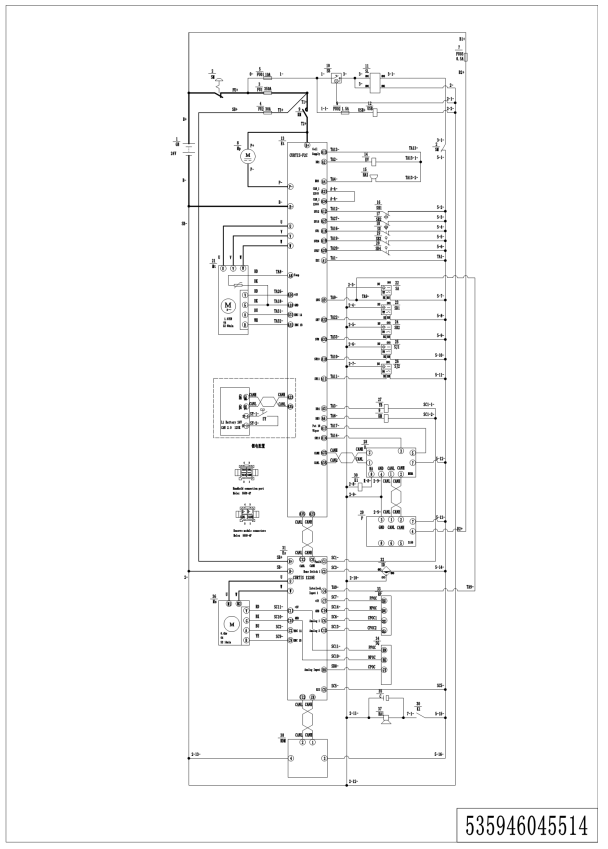

02 Электрическая схема (Усилитель руля).............................................. ...................................112

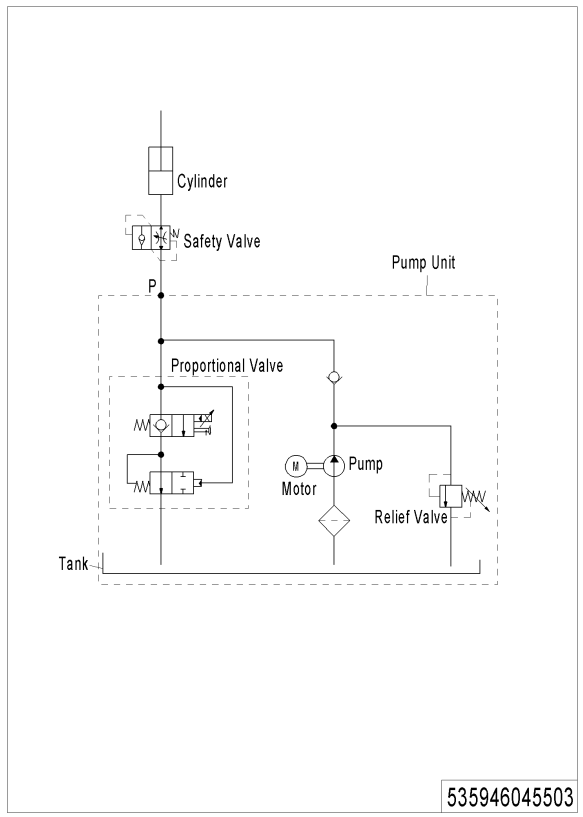

03 Схема гидравлической схемы ........... .................................................. ................................................114
04 Перечень расходных деталей .................................................. .................................................. ..............116
5
Глава 1: Система привода

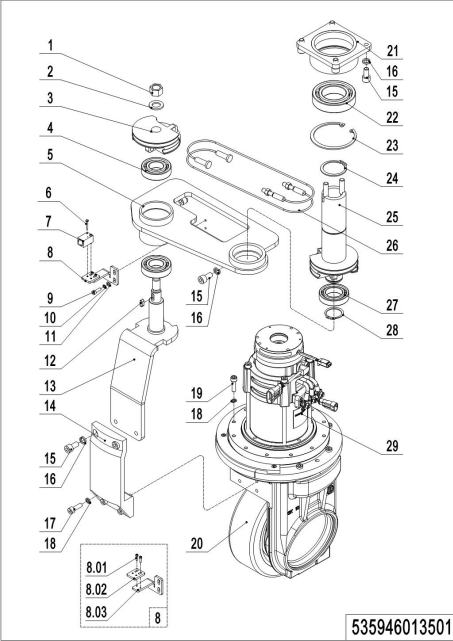

01 Ручной рулевой привод (535946013501)
6
01 Ручной рулевой привод (535946013501)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 910300100010 | 1 | Орех | 1 | ||
2 | 910400100010 | 1 | Плоская шайба | 1 | ||
3 | 535931220002 | Набирать номер | 1 | |||
4 | 910700200021 | Несущий | 2 | |||
5 | 535931210002 | 2 | Скобка | 1 | ||
6 | 910200500015 | 1 | Винт | 2 | ||
7 | 505633510000 | Бесконтактный переключатель | 1 | |||
8 | 535998510022 | Комплекты монтажных пластин | 1 | |||
8.01 | 910200200003 | Винт | 2 | |||
8.02 | 537813520017 | Монтажная пластина | 1 | |||
8.03 | 535931220004 | Монтажная пластина | 1 | |||
9 | 910200200023 | 1 | Винт | 6 | ||
10 | 910400500004 | 1 | Проволочная губка | 6 | ||
11 | 910400100004 | 1 | Плоская шайба | 4 | ||
12 | 910600800011 | Плоский ключ | 1 | |||
13 | 535931210001 | 2 | Тарелка | 1 | ||
14 | 535931220001 | Скобка | 1 | |||
15 | 910200200075 | 1 | Винт | 10 | ||
16 | 910400500007 | 1 | Проволочная губка | 10 | ||
17 | 910200200058 | 1 | Винт | 4 | ||
18 | 910400500006 | 1 | Проволочная губка | 17 | ||
19 | 910200200060 | 1 | Винт | 9 | ||
20 | 940300400005 | Колесо Φ230x70 | 1 | |||
21 | 910700200025 | Несущий | 2 | |||
22 | 910401400024 | 1 | стопорное кольцо | 2 | ||
23 | 535931210004 | 2 | Крепежная база | 1 | ||
24 | 910401300024 | 1 | стопорное кольцо | 1 | ||
25 | 535931210005 | 2 | ручка шпинделя | 1 | ||
26 | 535931210003 | проволочный канат | 2 | |||
27 | 910700200007 | Несущий | 1 |
7
01 Ручной рулевой привод (535946013501) Продолжение
8
01 Ручной рулевой привод (535946013501) Продолжение
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
28 | 910401300018 | 1 | стопорное кольцо | 1 | ||
29 | 940900400004 | 5 | Привод | 1 | См. 535946013502. |
9

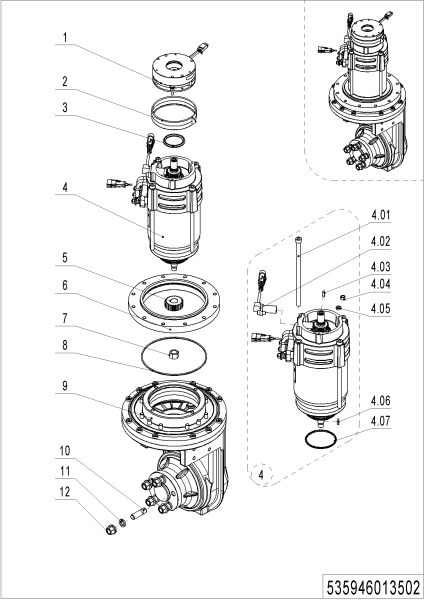

02 Привод 1,4 кВт (535946013502)
10
02 Привод 1,4 кВт (535946013502)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535998510001 | Тормоз | 1 | |||
2 | 535998520001 | Табличка разделения | 1 | |||
3 | 535998520000 | Фиксирующее кольцо | 1 | |||
4 | 535998510003 | Мотор | 1 | |||
4.01 | 535998520002 | Винт | 4 | |||
4.02 | 535998510002 | Датчик | 1 | |||
4.03 | 535998520005 | Перо Ключ | 1 | |||
4.04 | 535998520003 | Орех | 1 | |||
4.05 | 535998520004 | Элемент безопасности | 1 | |||
4.06 | 535998520006 | Ключ | 1 | |||
4.07 | 535998520007 | уплотнительное кольцо | 1 | |||
5 | 535998520014 | Механизм | 1 | |||
6 | 535998520010 | Тарелка | 1 | |||
7 | 535998520008 | Орех | 1 | |||
8 | 535998520009 | уплотнительное кольцо | 1 | |||
9 | 535998510004 | Сборка коробки передач | 1 | |||
10 | 535998520011 | Болт | 5 | |||
11 | 535998520012 | Шайба | 5 | |||
12 | 535998520013 | Орех | 5 |
11

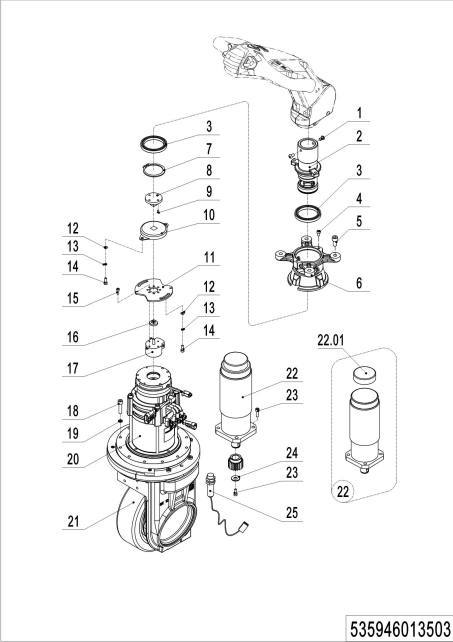

03 Привод рулевого управления с гидроусилителем (535946013503)
12
03 Привод рулевого управления с гидроусилителем (535946013503)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 910200300016 | 1 | Винт | 2 | ||
2 | 535931520001 | 2 | Скобка | 1 | ||
3 | 910700200041 | Несущий | 2 | |||
4 | 910200200032 | 1 | Винт | 3 | ||
5 | 910200200075 | 1 | Винт | 4 | ||
6 | 505631520002 | Крепежная база | 1 | |||
7 | 910401300024 | 1 | стопорное кольцо | 1 | ||
8 | 505631520005 | Блок ссылок | 1 | |||
9 | 910200200014 | 1 | Винт | 1 | ||
10 | 940801200005 | Поворотный демпфер | 1 | |||
11 | 535931520002 | Монтажная пластина | 1 | |||
12 | 910400100004 | 1 | Плоская шайба | 4 | ||
13 | 910400500004 | 1 | Проволочная губка | 4 | ||
14 | 910200200021 | 1 | Винт | 4 | ||
15 | 910200200014 | 1 | Винт | 4 | ||
16 | 505931520002 | Блок ссылок | 1 | |||
17 | 921800200008 | Потенциометр | 1 | |||
18 | 910200200060 | 1 | Винт | 10 | ||
19 | 910400500006 | 1 | Проволочная губка | 10 | См. 535946013504. | |
20 | 940900500008 | 5 | Рулевой блок | 1 | ||
21 | 940300400005 | Колесо Φ230x70 | 1 | |||
22 | 920900100069 | Мотор | 1 | |||
22.01 | 921800200016 | Кодер | 1 | |||
23 | 910200200057 | 1 | Винт | 5 | ||
24 | 506713520001 | Стопорное кольцо | 1 | |||
25 | 505733510001 | Бесконтактный переключатель | 1 |
13
04 Привод рулевого управления с гидроусилителем (ЭН1175-2020) (535946013506)
14
04 Привод рулевого управления с гидроусилителем (ЭН1175-2020) (535946013506)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 910200300016 | 1 | Винт | 2 | ||
2 | 535931520001 | 2 | Скобка | 1 | ||
3 | 910700200041 | Несущий | 2 | |||
4 | 910200200032 | 1 | Винт | 3 | ||
5 | 910200200075 | 1 | Винт | 4 | ||
6 | 505631520002 | Крепежная база | 1 | |||
7 | 910401300024 | 1 | стопорное кольцо | 1 | ||
8 | 505631520005 | Блок ссылок | 1 | |||
9 | 910200200014 | 1 | Винт | 1 | ||
10 | 940801200005 | Поворотный демпфер | 1 | |||
11 | 535931520002 | Монтажная пластина | 1 | |||
12 | 910400100004 | 1 | Плоская шайба | 4 | ||
13 | 910400500004 | 1 | Проволочная губка | 4 | ||
14 | 910200200021 | 1 | Винт | 4 | ||
15 | 910200200014 | 1 | Винт | 4 | ||
16 | 505931520002 | Блок ссылок | 1 | |||
17 | 921800100037 | Потенциометр | 1 | |||
18 | 910200200060 | 1 | Винт | 10 | ||
19 | 910400500006 | 1 | Проволочная губка | 10 | ||
20 | 940900500008 | 5 | Рулевой блок | 1 | См. 535946013504. | |
21 | 940300400005 | Колесо Φ230x70 | 1 | |||
22 | 920900100069 | Мотор | 1 | |||
22.01 | 921800200016 | Кодер | 1 | |||
23 | 910200200057 | 1 | Винт | 5 | ||
24 | 506713520001 | Стопорное кольцо | 1 | |||
25 | 562633510001 | Бесконтактный переключатель | 1 | |||
26 | 910200200013 | Винт | 1 | |||
27 | 533213510005 | Втулка | 1 | |||
28 | 910200200017 | Винт | 4 | |||
29 | 921800100059 | Датчик | 1 |
15

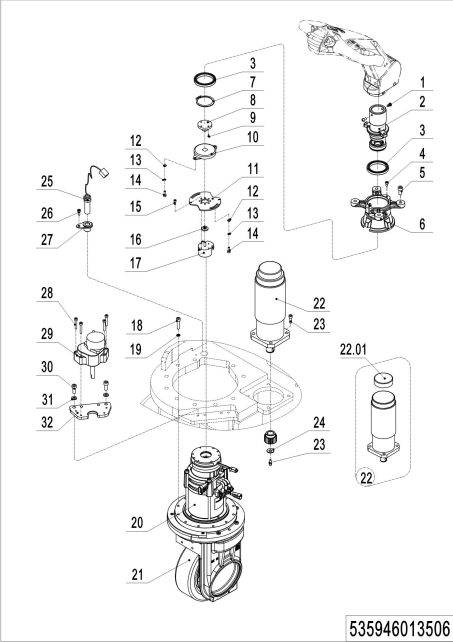

04 Привод рулевого управления с гидроусилителем (EN1175-2020) (535946013506) Продолжение
16
04 Привод рулевого управления с гидроусилителем (EN1175-2020) (535946013506) Продолжение
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
30 | 910200200035 | Винт | 2 | |||
31 | 910400100005 | Плоская шайба | 2 | |||
32 | 537813520019 | Монтажная пластина | 1 |
17
05 Блок привода и рулевого управления 1,4 кВт (535946013504)
18
05 Блок привода и рулевого управления 1,4 кВт (535946013504)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535998510001 | Тормоз | 1 | |||
2 | 535998520000 | Фиксирующее кольцо | 1 | |||
3 | 535998520001 | Табличка разделения | 1 | |||
4 | 535998510003 | Мотор | 1 | |||
4.01 | 535998520002 | Винт | 4 | |||
4.02 | 535998510002 | Датчик | 1 | |||
4.03 | 535998520003 | Орех | 1 | |||
4.04 | 535998520005 | Перо Ключ | 1 | |||
4.05 | 535998520004 | Элемент безопасности | 1 | |||
4.06 | 535998520006 | Ключ | 1 | |||
4.07 | 535998520007 | уплотнительное кольцо | 1 | |||
5 | 535998520014 | Механизм | 1 | |||
6 | 535998520008 | Орех | 1 | |||
7 | 535998520009 | уплотнительное кольцо | 1 | |||
8 | 535998520010 | Тарелка | 1 | |||
9 | 535998520015 | Винт | 3 | |||
10 | 535998520016 | Ограничитель | 1 | |||
11 | 535998520017 | Механизм | 1 | |||
12 | 535998510005 | Сборка коробки передач | 1 | |||
13 | 535998520011 | Болт | 5 | |||
14 | 535998520012 | Шайба | 5 | |||
15 | 535998520013 | Орех | 5 |
19
Глава 2: Гидравлическая система
01 Гидравлический трубопровод (535946024001)
20
01 Гидравлический трубопровод (535946024001)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 910200200032 | 1 | Винт | 2 | ||
2 | 951000100001 | Зажим шланга | 2 | |||
3 | 535624010002 | Стальная труба | 1 | Двойная мачта | ||
3 | 535924010004 | Стальная труба | 1 | Техас | ||
4 | 535924010002 | Стальная труба | 1 | |||
5 | 950400700002 | Соединение | 1 | |||
6 | 533545020026 | Стальная труба | 1 | |||
7 | 950900100015 | 5 | Насосный агрегат | 1 | См. 534746023501. | |
7 | 950900100062 | 5 | Насосный агрегат | 1 | См.535946023501 | |
7 | 950900100098 | 5 | Насос Юнайтед | 1 | См.535946023502 | |
8 | 910200200057 | 1 | Винт | 4 | ||
9 | 535919020005 | Монтажная пластина | 1 | |||
10 | 910200200034 | 1 | Винт | 4 | ||
11 | 535919020003 | Уплотнительная прокладка | 1 | |||
12 | 535919020001 | Бак | 1 | |||
12 | 535919020004 | Бак | 1 | ЭПС, ЭН1175-2020 | ||
13 | 951100200001 | Винтовая заглушка | 1 | |||
13 | 532624020015 | Адаптер | 1 | Техас | ||
14 | 950500100001 | Соединение | 3 | Техас | ||
15 | 910200200074 | Винт | 4 | |||
16 | 910400500007 | Проволочная губка | 4 | |||
17 | 535924020001 | Монтажная пластина | 1 | |||
18 | 201027520002 | Шланг | 1 | |||
19 | 950400300005 | Соединение | 1 | |||
20 | 950400500001 | Соединение | 1 | |||
21 | 950400900002 | Соединение | 1 | |||
22 | 535924010001 | Стальная труба | 1 |
21
02 Насосный агрегат (HPI, 3,2 кВт) (534746023501)
22
02 Насосный агрегат (534746023501)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
-- | 950900100015 | 5 | Насосный агрегат | 1 | HPI, 3,2 кВт | |
1 | 534798510006 | 2 | Мотор | 1 | ||
2 | 534798520026 | 2 | Угольная щетка | 1 | ||
3 | 534798510007 | 2 | Блок клапанов | 1 | ||
4 | 534798520024 | 2 | Магнитный клапан | 1 | Предоставить катушку | |
5 | 534798520025 | 2 | Катушка | 1 | Обеспечить клапан |
23
03 Насосный агрегат (VIBO,3,0 кВт) (535946023501)
24
03 Насосный агрегат (VIBO,3,0 кВт) (535946023501)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
-- | 950900100062 | 5 | Насосный агрегат | 1 | ВИБО,3.0КВТ | |
1 | 535998510008 | Мотор | 1 | |||
2 | 535998520018 | Блок клапанов | 1 | |||
3 | 535998510019 | Угольная щетка | 1 | |||
4 | 535998510009 | Магнитный клапан | 1 | |||
5 | 535998510011 | Перепускной клапан | 1 | |||
6 | 535998510012 | Клапан | 1 | |||
7 | 505998510013 | Шестеренчатый насос | 1 |
25
04 Насосный агрегат (VIBO,3,2 кВт) (534746023502)
26
04 Насосный агрегат (VIBO,3,2 кВт) (534746023502)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
-- | 950900100098 | Насос Юнайтед | 1 | ВИБО,3,2КВт | ||
1 | 535998510013 | 2 | Угольная щетка | 1 | ||
2 | 534798510012 | 2 | Мотор | 1 | ||
3 | 534798510013 | 2 | Блок клапанов | 1 | ||
4 | 532098510003 | 2 | Обратный клапан | 1 | ||
5 | 534798510014 | 2 | Магнитный клапан | 1 | ||
6 | 534798510015 | 2 | Шестеренчатый насос | 1 | ||
7 | 402698520018 | 2 | Перепускной клапан | 1 |
27
Глава 3: Рама грузовика
01 Шасси (535946021501)
28
01 Шасси (535946021501)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 941100100004 | 1 | Винт | 5 | ||
2 | 535921520040 | Защитное покрытие | 1 | |||
3 | 910200200074 | 1 | Винт | 2 | ||
4 | 535921520042 | Защитное покрытие | 1 | |||
5 | 535917510000 | Монтажная база | 1 | |||
6 | 941100100005 | 1 | Винт | 4 | ||
7 | 535921520032 | Монтажная пластина | 1 | |||
8 | 535921520041 | Защитное покрытие | 1 | |||
9 | 940400400003 | Закладная гайка | 3 | |||
10 | 535921520031 | Монтажная пластина | 2 | |||
11 | 910200200035 | 1 | Винт | 8 | ||
12 | 535921520039 | Защитное покрытие | 1 | |||
13 | 535998510007 | Сборка крышки ячейки | 1 | |||
13.01 | 535921010001 | Крышка ячейки | 1 | |||
13.02 | 940800900001 | Стопорный штифт | 1 | |||
14 | 505938520016 | Аварийная площадка | 2 | |||
15 | 534721520023 | Рукав | 2 | |||
16 | 535921510009 | 2 | Шасси(570) | 1 | ||
16 | 535921510010 | 2 | Шасси(685) | 1 | ||
16 | 535921510007 | 2 | Шасси(усилитель руля,570) | 1 | ||
16 | 535921510008 | 2 | Шасси(усилитель руля,685) | 1 | ||
17 | 910200200058 | 1 | Винт | 3 | ||
18 | 535921520030 | Защитная пластина | 1 | |||
19 | 910200300017 | Винт | 2 | |||
20 | 534721520024 | Аварийная площадка | 2 | |||
21 | 921300300005 | Держатель | 5 | |||
22 | 535921520028 | Монтажная пластина | 1 | |||
23 | 535921520027 | Монтажная пластина | 1 | |||
24 | 921300300010 | Держатель разъема | 3 | |||
25 | 921300300003 | Держатель | 3 |
29
01 Шасси (535946021501) Продолжение
30
01 Шасси (535946021501) Продолжение
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
26 | 921300300002 | Держатель | 2 | |||
27 | 535921520026 | Монтажная пластина | 1 |
31
02 Шасси (Боковая замена) (535946021502)
32
02 Шасси (Боковая замена) (535946021502)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 941100100004 | Винт | 5 | |||
2 | 535921520040 | Защитное покрытие | 1 | |||
3 | 910200200074 | Винт | 2 | |||
4 | 535921520042 | Защитное покрытие | 1 | |||
5 | 535917510000 | Монтажная база | 1 | |||
6 | 941100100005 | Винт | 4 | |||
7 | 535921520032 | Монтажная пластина | 1 | |||
8 | 535921520041 | Защитное покрытие | 1 | |||
9 | 940400400003 | Закладная гайка | 3 | |||
10 | 535921520031 | Монтажная пластина | 2 | |||
11 | 910200200035 | Винт | 8 | |||
12 | 535921520039 | Защитное покрытие | 1 | |||
13 | 535921510004 | Приколоть | 1 | |||
14 | 535921510003 | перегородка | 1 | |||
15 | 940500200008 | Втулка | 2 | |||
16 | 535921520037 | Приколоть | 1 | |||
17 | 535921520038 | Распорная втулка | 1 | |||
18 | 910401300002 | стопорное кольцо | 1 | |||
19 | 910200400017 | Винт | 1 | |||
20 | 940800900002 | Индексирующий плунжер | 1 | |||
21 | 535998510007 | Сборка крышки ячейки | 1 | |||
21.01 | 535921010001 | Крышка ячейки | 1 | |||
21.02 | 940800900001 | Стопорный штифт | 1 | |||
22 | 534721520023 | Рукав | 2 | |||
23 | 535917520012 | Защитный коврик | 2 | |||
24 | 535921510000 | Шасси(570) | 1 | боком Обмен | ||
24 | 535921510005 | Шасси(685) | 1 | боком Обмен | ||
24 | 535921510001 | Шасси(усилитель руля,570) | 1 | боком Обмен | ||
24 | 535921510006 | Шасси(усилитель руля,685) | 1 | боком Обмен | ||
25 | 910200200058 | Винт | 3 |
33
02 Шасси (Боковая замена) (535946021502) Продолжение
34
02 Шасси (Боковая замена) (535946021502) Продолжение
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
26 | 535921520030 | Защитная пластина | 1 | |||
27 | 910200300017 | Винт | 2 | |||
28 | 534721520024 | Аварийная площадка | 2 | |||
29 | 534721510003 | Ролик | 6 | |||
29.01 | 534721520028 | Ролик | 6 | |||
29.02 | 910700200017 | Несущий | 12 | |||
29.03 | 534721520029 | Ось | 6 | |||
29.04 | 910401300006 | 1 | стопорное кольцо | 12 | ||
30 | 921300300005 | Держатель | 5 | |||
31 | 535921520028 | Монтажная пластина | 1 | |||
32 | 535921520027 | Монтажная пластина | 1 | |||
33 | 921300300010 | Держатель разъема | 3 | |||
34 | 921300300003 | Держатель | 3 | |||
35 | 921300300002 | Держатель | 2 | |||
36 | 535921520026 | Монтажная пластина | 1 |
35
03 Защитный кронштейн (535946017501)
36
03 Защитный кронштейн (535946017501)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535917520007 | Ось | 2 | |||
2 | 940500200003 | Втулка | 2 | |||
3 | 535917520008 | Защитная рука | 2 | |||
4 | 535917520009 | Защитный коврик | 2 | |||
5 | 535917520011 | Монтажная пластина | 2 | |||
6 | 535917520012 | Защитный коврик | 2 | |||
7 | 535933510001 | Бесконтактный переключатель | 1 | |||
8 | 910200500015 | 1 | Винт | 4 | ||
9 | 910400100003 | 1 | Плоская шайба | 8 | ||
10 | 910400500003 | 1 | Проволочная губка | 8 | ||
11 | 910200200014 | 1 | Винт | 8 | ||
12 | 910400500006 | 1 | Проволочная губка | 6 | ||
13 | 910200200058 | 1 | Винт | 6 | ||
14 | 910600400025 | 1 | Пружинный штифт | 2 | ||
15 | 535917520010 | Ось | 2 | |||
16 | 910300100006 | 1 | Орех | 2 | ||
17 | 940400100037 | Воздушная весна | 2 | |||
18 | 910200200060 | 1 | Винт | 2 | ||
19 | 910401300001 | 1 | стопорное кольцо | 2 | ||
20 | 535917520006 | Монтажная база | 2 | |||
21 | 535933510000 | Бесконтактный переключатель | 1 | |||
22 | 910200200096 | 1 | Винт | 4 | ||
23 | 910400500008 | 1 | Проволочная губка | 4 | ||
24 | 910400100008 | 1 | Плоская шайба | 4 | ||
25 | 535917520013 | Монтажная пластина | 1 | С предохранительным выключателем | ||
26 | 920200300016 | Микропереключатель | 2 | С предохранительным выключателем | ||
27 | 910200500014 | Винт | 4 | С предохранительным выключателем | ||
28 | 506733010025 | Жгут проводов | 2 | С предохранительным выключателем | ||
29 | 535917520014 | Монтажная пластина | 1 | С предохранительным выключателем |
37
04 Платформа (535946018001)
38
04 Платформа (535946018001)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535918020019 | Педальная накладка | 1 | |||
2 | 535918020014 | Ось | 1 | |||
3 | 910600400040 | Пружинный штифт | 1 | |||
4 | 535918010001 | Платформа | 1 | |||
5 | 940500100019 | Втулка | 2 | |||
6 | 940500200008 | Втулка | 2 | |||
7 | 940400100042 | Воздушная весна | 1 | |||
7 | 940400100057 | Воздушная весна | 1 | С предохранительным выключателем | ||
8 | 910200200057 | Винт | 1 | |||
9 | 910400100006 | Плоская шайба | 1 | |||
10 | 910400500006 | Проволочная губка | 1 | |||
11 | 910200200058 | Винт | 2 | |||
12 | 910200200014 | Винт | 4 | |||
13 | 910400500003 | Проволочная губка | 4 | |||
14 | 910400100003 | Плоская шайба | 4 | |||
15 | 535918020015 | Монтажная пластина | 1 | |||
16 | 535933510002 | Бесконтактный переключатель | 1 | |||
17 | 910200500015 | Винт | 2 | |||
18 | 910300100007 | Орех | 1 | |||
19 | 506733510005 | Бесконтактный переключатель | 1 | С предохранительным выключателем | ||
20 | 535918020022 | Монтажная пластина | 1 | С предохранительным выключателем | ||
21 | 535918020017 | Болт | 2 | |||
22 | 535918020018 | Подушка воротник | 2 | |||
23 | 535918020016 | Весна | 2 | |||
24 | 910200200076 | Винт | 4 | |||
25 | 910400500007 | Проволочная губка | 4 | |||
26 | 910400100007 | Плоская шайба | 4 | |||
27 | 535918010000 | Монтажная база | 1 | |||
28 | 910300500006 | Орех | 2 |
39
Платформа 05 (EPS, EN1175-2020) (535946018002)
40
Платформа 05 (EPS, EN1175-2020) (535946018002)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535918020019 | Педальная накладка | 1 | |||
2 | 535918020014 | Ось | 1 | |||
3 | 910600400040 | Пружинный штифт | 1 | |||
4 | 562618010001 | Платформа | 1 | |||
5 | 940500100019 | Втулка | 2 | |||
6 | 940500200008 | Втулка | 2 | |||
7 | 940400100057 | Воздушная весна | 1 | |||
8 | 910200200057 | Винт | 1 | |||
9 | 910400100006 | Плоская шайба | 1 | |||
10 | 910400500006 | Проволочная губка | 1 | |||
11 | 910200200058 | Винт | 2 | |||
12 | 535918020027 | Монтажная пластина | 1 | |||
13 | 562618020005 | Монтажная пластина | 1 | |||
14 | 910400100003 | Плоская шайба | 2 | |||
15 | 910200200013 | Винт | 2 | |||
16 | 535933510002 | Бесконтактный переключатель | 1 | |||
17 | 910200500015 | Винт | 2 | |||
18 | 910300100007 | Орех | 1 | |||
19 | 506733510005 | Бесконтактный переключатель | 1 | |||
20 | 535918020022 | Монтажная пластина | 1 | |||
21 | 535918020017 | Болт | 2 | |||
22 | 535918020018 | Подушка воротник | 2 | |||
23 | 535918020016 | Весна | 2 | |||
24 | 910200200076 | Винт | 4 | |||
25 | 910400500007 | Проволочная губка | 4 | |||
26 | 910400100007 | Плоская шайба | 4 | |||
27 | 562618010000 | Монтажная база | 1 | |||
28 | 910300500006 | Орех | 2 |
41
06 Вилочная каретка (534746038001)
42
06 Вилочная каретка (534746038001)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 940200300005 | Составной ролик | 4 | |||
2 | 940600100001 | Магнитная сталь | 1 | |||
3 | 940600200001 | Монтажная база | 1 | |||
4 | 910400100007 | 1 | Плоская шайба | 1 | ||
5 | 534738010000 | 2 | Вилка(570x1150) | 1 | DX | |
5 | 534738010001 | 2 | Вилка(685x1150) | 1 | DX | |
5 | 534738010002 | 2 | Вилка(570x1150) | 1 | DX+ФФЛ | |
5 | 534738010003 | 2 | Вилка(685x1150) | 1 | DX+ФФЛ | |
5 | 534738010004 | 2 | Вилка(570x1150) | 1 | Техас | |
5 | 534738010005 | 2 | Вилка(685x1150) | 1 | Техас | |
5 | 534738010006 | 2 | Вилка(570x1150) | 1 | Техас+ФФЛ | |
5 | 534738010007 | 2 | Вилка(685x1150) | 1 | Техас+ФФЛ |
43
Глава 4: Мачтовая система
01 Стандартный двухступенчатый подъемник (535946044001)
44
01 Стандартный двухступенчатый подъемник (535946044001)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 275044020076 | Крепежная пластина | 2 | |||
2 | 910200200057 | 1 | Винт | 4 | ||
3 | 534744010013 | 2 | Внешняя мачта(2900) | 1 | ||
3 | 534744010012 | 2 | Внешняя мачта(3200) | 1 | ||
3 | 534744010011 | 2 | Внешняя мачта(3600) | 1 | ||
4 | 940400400003 | Закладная гайка | 2 | |||
5 | 941100100005 | 1 | Винт | 2 | ||
6 | 534744520037 | Защитная пластина | 1 | |||
7 | 534744010008 | Цилиндр | 2 | 2900 | ||
7 | 534744010007 | Цилиндр | 2 | 3200 | ||
7 | 534744010006 | Цилиндр | 2 | 3600 | ||
7.01 | 534798510005 | Комплект уплотнения | 2 | |||
8 | 940400300001 | Пружинная пряжка | 4 | |||
8 | 940400300001 | Пружинная пряжка | 6 | |||
9 | 534744020011 | Защитная пластина | 1 | 2900 | ||
9 | 534744520038 | Защитная пластина | 1 | 3200 | ||
9 | 534744020006 | Защитная пластина | 1 | 3600 | ||
10 | 950600300001 | Предохранительный клапан | 2 | |||
11 | 950400400003 | Соединение | 2 | |||
12 | 534744520015 | Подложка | 2 | |||
13 | 910200200096 | Винт | 2 | |||
14 | 910100800006 | Болт | 8 | |||
15 | 910100800005 | Болт | 4 | |||
16 | 534744520036 | Крепежная пластина | 1 | |||
17 | 920200300001 | Микропереключатель | 1 | |||
18 | 910200400007 | Винт | 2 | |||
19 | 910200200097 | Винт | 2 | |||
20 | 910300500001 | Орех | 2 | |||
21 | 910400100003 | 1 | Плоская шайба | 2 | ||
22 | 910200300005 | 1 | Винт | 2 |
45
01 Стандартный двухступенчатый подъемник (535946044001) Продолжение
46
01 Стандартный двухступенчатый подъемник (535946044001) Продолжение
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
23 | 920200300008 | Защитное покрытие | 1 | |||
24 | 535933510013 | 3 | Выключатель | 1 | 2900 | |
24 | 535933510014 | 3 | Выключатель | 1 | 3200 | |
24 | 535933510016 | 3 | Выключатель | 1 | 3600 | |
24 | 535933510021 | Выключатель | 1 | ЭН1175-2020 | ||
25 | 535933510025 | Жгут проводов | 1 | ЭН1175-2020 | ||
26 | 535933510005 | 3 | Выключатель | 1 | ||
26 | 535933510020 | Выключатель | 1 | ЭН1175-2020 | ||
27 | 910200500010 | 1 | Винт | 4 | ||
27 | 910200500021 | 1 | Винт | 4 | ЭН1175-2020 | |
28 | 534744520059 | Защитное покрытие | 2 | |||
28 | 534744520080 | Защитное покрытие | 2 | ЭН1175-2020 | ||
29 | 910400500003 | 1 | Проволочная губка | 4 | ||
30 | 910200300006 | 1 | Винт | 4 | ||
31 | 940200500010 | Подшипник звездочки | 1 | |||
32 | 940600500009 | Шайба | 2 | |||
33 | 940600500008 | Шайба | 2 | |||
34 | 910200400016 | 1 | Винт | 1 | ||
35 | 533544510006 | Приколоть | 1 | |||
36 | 534744010010 | Цепь | 1 | 2900 | ||
36 | 532944010015 | Цепь | 1 | 3200 | ||
36 | 534744010009 | Цепь | 1 | 3600 | ||
37 | 534744010016 | 2 | Внутренняя мачта(2900) | 1 | ||
37 | 534744010015 | 2 | Внутренняя мачта(3200) | 1 | ||
37 | 534744010014 | 2 | Внутренняя мачта(3600) | 1 | ||
38 | 940200300004 | Составной ролик | 4 | |||
39 | 910600600006 | 1 | Шплинт | 2 | ||
40 | 941100800012 | Приколоть | 2 | |||
41 | 532644520038 | Цепной якорь | 2 | |||
42 | 910600600023 | 1 | Шплинт | 2 | ||
43 | 910300200008 | 1 | Орех | 4 |
47
02 Двухступенчатая мачта с полным свободным подъемом (535946043501)
48
02 Двухступенчатая мачта с полным свободным подъемом (535946043501)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 275044020076 | Крепежная пластина | 2 | |||
2 | 910200200057 | 1 | Винт | 4 | ||
3 | 534744520037 | Защитная пластина | 1 | |||
4 | 940400400003 | Закладная гайка | 2 | |||
5 | 941100100005 | 1 | Винт | 2 | ||
6 | 534744020011 | Защитная пластина | 1 | 2900 | ||
6 | 534744520038 | Защитная пластина | 1 | 3200 | ||
6 | 534744020006 | Защитная пластина | 1 | 3600 | ||
7 | 940400300001 | Пружинная пряжка | 4 | |||
7 | 940400300001 | Пружинная пряжка | 6 | |||
8 | 534743510017 | Стальная труба | 1 | 2900 | ||
8 | 534743510016 | Стальная труба | 1 | 3200 | ||
8 | 534743510015 | Стальная труба | 1 | 3600 | ||
9 | 910200200035 | Винт | 2 | |||
10 | 951000100001 | Зажим шланга | 2 | |||
11 | 940600500001 | Шайба | 2 | |||
12 | 534743510008 | Цилиндр | 1 | 2900 | ||
12 | 534743510007 | Цилиндр | 1 | 3200 | ||
12 | 534743510006 | Цилиндр | 1 | 3600 | ||
12.01 | 534798510002 | Комплект уплотнения | 2 | Также для 29 цилиндра. | ||
13 | 950600300001 | Предохранительный клапан | 3 | |||
14 | 950400400003 | Соединение | 4 | |||
15 | 534743510018 | Стальная труба | 1 | |||
16 | 951000100003 | Зажим шланга | 1 | |||
17 | 910100800006 | Болт | 8 | |||
18 | 910100800005 | Болт | 4 | |||
19 | 534744520036 | Крепежная пластина | 1 | |||
20 | 920200300001 | Микропереключатель | 1 | |||
21 | 910200400007 | 1 | Винт | 2 | ||
22 | 910200200097 | 1 | Винт | 3 |
49
02 Двухступенчатая мачта с полным свободным подъемом (535946043501) Продолжение 1
50
02 Двухступенчатая мачта с полным свободным подъемом (535946043501) Продолжение 1
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
23 | 910300500001 | 1 | Орех | 2 | ||
24 | 910400100003 | 1 | Плоская шайба | 2 | ||
25 | 910200300005 | 1 | Винт | 2 | ||
26 | 920200300008 | Защитное покрытие | 1 | |||
27 | 535933510013 | Выключатель | 1 | 2900 | ||
27 | 535933510014 | Выключатель | 1 | 3200 | ||
27 | 535933510016 | Выключатель | 1 | 3600 | ||
27 | 535933510021 | Выключатель | 1 | ЭН1175-2020 | ||
28 | 535933510025 | Жгут проводов | 1 | |||
29 | 534743510014 | Цилиндр | 1 | 2900 | ||
29 | 534743510013 | Цилиндр | 1 | 3200 | ||
29 | 534743510012 | Цилиндр | 1 | 3600 | ||
30 | 534743510022 | 2 | Внешняя мачта(2900) | 1 | ||
30 | 534743510021 | 2 | Внешняя мачта(3200) | 1 | ||
30 | 534743510020 | 2 | Внешняя мачта(3600) | 1 | ||
31 | 535933510005 | 3 | Выключатель | 1 | ||
31 | 535933510020 | Выключатель | 1 | ЭН1175-2020 | ||
32 | 910200500010 | 1 | Винт | 4 | ||
32 | 910200500021 | 1 | Винт | 4 | ||
33 | 534744520059 | 3 | Защитное покрытие | 2 | ||
33 | 534744520080 | Защитное покрытие | 2 | ЭН1175-2020 | ||
34 | 534744520015 | Подложка | 2 | |||
35 | 910200200096 | 1 | Винт | 2 | ||
36 | 940200300004 | Составной ролик | 4 | |||
37 | 910400500003 | 1 | Проволочная губка | 4 | ||
38 | 910200300006 | 1 | Винт | 4 | ||
39 | 940200500010 | Подшипник звездочки | 1 | |||
40 | 532644520037 | Ось | 1 | |||
41 | 910401300016 | Стопорное кольцо | 2 | |||
42 | 940600500008 | 1 | Шайба | 2 |
51
02 Двухступенчатая мачта с полным свободным подъемом (535946043501) Продолжение 2
52
02 Двухступенчатая мачта с полным свободным подъемом (535946043501) Продолжение 2
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
43 | 940600500009 | Шайба | 2 | |||
44 | 532644520035 | ярмо | 1 | |||
45 | 532644520036 | Боковая крышка | 1 | |||
46 | 532644510077 | Цепь | 1 | 2900 | ||
46 | 532644510083 | Цепь | 1 | 3200 | ||
46 | 532644510073 | Цепь | 1 | 3600 | ||
47 | 940800600002 | обруч | 1 | |||
48 | 534743510011 | Цилиндр | 1 | 2900 | ||
48 | 534743510010 | Цилиндр | 1 | 3200 | ||
48 | 534743510009 | Цилиндр | 1 | 3600 | ||
48.01 | 534798510003 | Комплект уплотнения | 1 | |||
49 | 534743510025 | 2 | Внутренняя мачта(2900) | 1 | ||
49 | 534743510024 | 2 | Внутренняя мачта(3200) | 1 | ||
49 | 534743510023 | 2 | Внутренняя мачта(3600) | 1 | ||
50 | 910600600006 | 1 | Шплинт | 2 | ||
51 | 941100800012 | Приколоть | 2 | |||
52 | 910600600023 | 1 | Шплинт | 1 | ||
53 | 532644520038 | Цепной якорь | 1 | |||
54 | 910300200008 | 1 | Орех | 2 |
53
03 Стандартный трехмачтовый подъемник (535946045001)
54
03 Стандартный трехмачтовый подъемник (535946045001)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 910600600006 | 1 | Шплинт | 6 | ||
2 | 941100800006 | 3 | Приколоть | 6 | ||
2 | 941100800012 | Приколоть | 6 | |||
3 | 532644520038 | Цепной якорь | 3 | |||
4 | 910600600023 | Шплинт | 3 | |||
5 | 910300200008 | 1 | Орех | 6 | ||
6 | 534744520036 | Крепежная пластина | 1 | |||
7 | 920200300001 | Микропереключатель | 1 | |||
8 | 910200400007 | 1 | Винт | 2 | ||
9 | 275044020076 | Крепежная пластина | 2 | |||
10 | 910200200057 | 1 | Винт | 4 | ||
11 | 534745010012 | 2 | Внешняя мачта(4300) | 1 | ||
11 | 534745010010 | 2 | Внешняя мачта(4600) | 1 | ||
12 | 940400400003 | Закладная гайка | 2 | |||
13 | 941100100005 | 1 | Винт | 2 | ||
14 | 534744520037 | Защитная пластина | 1 | |||
15 | 940400300001 | Пружинная пряжка | 6 | |||
16 | 534744520039 | Защитная пластина | 1 | 4300 | ||
16 | 534744520038 | Защитная пластина | 1 | 4600 | ||
17 | 534745010007 | Цилиндр | 2 | 4300 | ||
17 | 534745010006 | Цилиндр | 2 | 4600 | ||
17.01 | 534798510004 | Комплект уплотнения | 2 | |||
18 | 950600300001 | Предохранительный клапан | 2 | |||
19 | 950400400003 | Соединение | 2 | |||
20 | 534744520015 | Подложка | 2 | |||
21 | 910200200096 | 1 | Винт | 2 | ||
22 | 910100800006 | Болт | 8 | |||
23 | 910100800005 | Болт | 4 | |||
24 | 910300500001 | 1 | Орех | 2 | ||
25 | 910400100003 | 1 | Плоская шайба | 2 |
55
03 Стандартный трехмачтовый подъемник (535946045001) Продолжение
56
03 Стандартный трехмачтовый подъемник (535946045001) Продолжение
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
26 | 910200300005 | 1 | Винт | 2 | ||
27 | 920200300008 | Защитное покрытие | 1 | |||
28 | 534745010009 | Цепь | 2 | 4300 | ||
28 | 534145010005 | Цепь | 2 | 4600 | ||
29 | 910200200097 | Винт | 2 | |||
30 | 534745010013 | 2 | Средняя мачта(4300) | 1 | ||
30 | 534745010011 | 2 | Средняя мачта(4600) | 1 | ||
31 | 535933510013 | Выключатель | 1 | 4300 | ||
31 | 535933510014 | Выключатель | 1 | 4600 | ||
31 | 535933510021 | Выключатель | 1 | ЭН1175-2020 | ||
32 | 535933510025 | Жгут проводов | 1 | ЭН1175-2020 | ||
33 | 535933510005 | Выключатель | 1 | |||
33 | 535933510020 | Выключатель | 1 | ЭН1175-2020 | ||
34 | 910200500010 | 1 | Винт | 4 | ||
34 | 910200500021 | 1 | Винт | 4 | ЭН1175-2020 | |
35 | 534744520059 | Защитное покрытие | 2 | |||
35 | 534744520080 | Защитное покрытие | 2 | ЭН1175-2020 | ||
36 | 910400500003 | 1 | Проволочная губка | 4 | ||
37 | 910200200014 | 1 | Винт | 4 | ||
38 | 940200500010 | Подшипник звездочки | 3 | |||
39 | 940600500009 | 1 | Шайба | 6 | ||
40 | 940600500008 | 1 | Шайба | 6 | ||
41 | 910200400016 | 1 | Винт | 3 | ||
42 | 535045010008 | Приколоть | 3 | |||
43 | 535044510020 | Цепь | 1 | 4300 | ||
43 | 534745010008 | Цепь | 1 | 4600 | ||
44 | 534745010005 | Внутренняя мачта(4300) | 1 | 4300 | ||
44 | 534745010004 | Внутренняя мачта(4600) | 1 | 4600 | ||
45 | 940200300004 | Составной ролик | 8 |
57
04 Тройная мачта с полным свободным подъемом (535946044501)
58
04 Тройная мачта с полным свободным подъемом (535946044501)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 910200400016 | 1 | Винт | 2 | ||
2 | 533544510006 | Приколоть | 2 | |||
3 | 940600500009 | Шайба | 6 | |||
4 | 940600500008 | Шайба | 6 | |||
5 | 940200500010 | Подшипник звездочки | 3 | |||
6 | 535944520001 | Рукав | 1 | |||
7 | 534744520074 | Стальная труба | 1 | 3400 | ||
7 | 534744510023 | Стальная труба | 1 | 4000 | ||
7 | 534744510021 | Стальная труба | 1 | 4300 | ||
7 | 534744510020 | Стальная труба | 1 | 4600 | ||
7 | 534744510022 | Стальная труба | 1 | 5300 | ||
7 | 534744520045 | Стальная труба | 1 | 5500 | ||
8 | 951000100001 | Зажим шланга | 2 | |||
9 | 910200200057 | 1 | Винт | 4 | ||
10 | 275044020076 | Крепежная пластина | 2 | |||
11 | 940400400003 | Закладная гайка | 2 | |||
12 | 941100100005 | Винт | 2 | |||
13 | 534744520037 | Защитная пластина | 1 | |||
14 | 534744520072 | Защитная пластина | 1 | 3400 | ||
14 | 534744520041 | Защитная пластина | 1 | 4000 | ||
14 | 534744520039 | Защитная пластина | 1 | 4300 | ||
14 | 534744520038 | Защитная пластина | 1 | 4600 | ||
14 | 534744520040 | Защитная пластина | 1 | 5300 | ||
14 | 534744520052 | Защитная пластина | 1 | 5500 | ||
15 | 940400300001 | 1 | Пружинная пряжка | 4 | ||
15 | 940400300001 | 1 | Пружинная пряжка | 6 | ||
16 | 534744510044 | Цилиндр | 2 | 3400 | ||
16 | 534744510019 | Цилиндр | 2 | 4000 | ||
16 | 534744510017 | Цилиндр | 2 | 4300 | ||
16 | 534744510016 | Цилиндр | 2 | 4600 |
59
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 1
60
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 1
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
16 | 534744510018 | Цилиндр | 2 | 5300 | ||
16 | 534744510028 | Цилиндр | 2 | 5500 | ||
16.01 | 534798510000 | Комплект уплотнения | 2 | |||
17 | 950600300001 | Предохранительный клапан | 3 | |||
18 | 950400400003 | Соединение | 3 | |||
19 | 534744520015 | Подложка | 2 | |||
20 | 910200200096 | 1 | Винт | 2 | ||
21 | 910100800006 | 1 | Болт | 8 | ||
22 | 910100800005 | 1 | Болт | 4 | ||
23 | 534744510041 | 2 | Внешняя мачта(3400) | 1 | ||
23 | 534744510039 | 2 | Внешняя мачта(4000) | 1 | ||
23 | 534744510037 | 2 | Внешняя мачта(4300) | 1 | ||
23 | 534744510030 | 2 | Внешняя мачта(4600) | 1 | ||
23 | 534744510035 | 2 | Внешняя мачта(5300) | 1 | ||
23 | 534744510032 | 2 | Внешняя мачта(5500) | 1 | ||
24 | 910401400013 | 1 | стопорное кольцо | 1 | ||
25 | 910700200019 | Несущий | 1 | |||
26 | 535944520000 | Шкив | 1 | |||
27 | 910100100073 | 1 | Болт | 1 | ||
28 | 910600600006 | 1 | Шплинт | 6 | ||
29 | 941100800006 | 3 | Приколоть | 6 | ||
29 | 941100800012 | Приколоть | 6 | |||
30 | 941300100008 | Цепной болт | 3 | |||
31 | 910600600023 | 1 | Шплинт | 3 | ||
32 | 910300200008 | 1 | Орех | 6 | ||
33 | 910200400006 | 1 | Винт | 2 | ||
34 | 532644510081 | Цепь | 2 | 3400 | ||
34 | 534744510047 | Цепь | 2 | 4000 | ||
34 | 534745010009 | Цепь | 2 | 4300 | ||
34 | 534145010005 | Цепь | 2 | 4600 |
61
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 2
62
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 2
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
34 | 534744010009 | Цепь | 2 | 5300 | ||
34 | 535044510031 | Цепь | 2 | 5500 | ||
34 | 534744520073 | Шланг | 1 | 3400 | ||
35 | 534744520043 | Шланг | 1 | 4000 | ||
35 | 532644520143 | Шланг | 1 | 4300 | ||
35 | 532644520144 | Шланг | 1 | 4600 | ||
35 | 534744520050 | Шланг | 1 | 5300 | ||
35 | 534744520044 | Шланг | 1 | 5500 | ||
36 | 910200200097 | 1 | Винт | 3 | ||
37 | 534744510042 | 2 | Средняя мачта(3400) | 1 | ||
37 | 534744510040 | 2 | Средняя мачта(4000) | 1 | ||
37 | 534744510038 | 2 | Средняя мачта(4300) | 1 | ||
37 | 534744510031 | 2 | Средняя мачта(4600) | 1 | ||
37 | 534744510036 | 2 | Средняя мачта(5300) | 1 | ||
37 | 534744510033 | 2 | Средняя мачта(5500) | 1 | ||
37 | 535933510018 | Выключатель | 1 | 3400 | ||
38 | 535933510012 | Выключатель | 1 | 4000 | ||
38 | 535933510013 | Выключатель | 1 | 4300 | ||
38 | 535933510014 | Выключатель | 1 | 4600 | ||
38 | 535933510016 | Выключатель | 1 | 5300 | ||
38 | 535933510017 | Выключатель | 1 | 5500 | ||
38 | 535933510021 | Выключатель | 1 | ЭН1175-2020 | ||
39 | 535933510025 | Жгут проводов | 1 | |||
40 | 534744520036 | Крепежная пластина | 1 | |||
41 | 920200300001 | Микропереключатель | 1 | |||
42 | 910200400007 | 1 | Винт | 4 | ||
43 | 910200500010 | 1 | Винт | 4 | ||
43 | 910200500021 | 1 | Винт | 4 | ЭН1175-2020 | |
44 | 535933510005 | Выключатель | 1 | |||
44 | 535933510020 | Выключатель | 1 | ЭН1175-2020 |
63
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 3
64
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 3
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
45 | 910300500001 | 1 | Орех | 4 | ||
46 | 910200300005 | 1 | Винт | 4 | ||
47 | 910400100003 | 1 | Плоская шайба | 4 | ||
48 | 920200300008 | Защитное покрытие | 1 | |||
49 | 910400500003 | Проволочная губка | 4 | |||
50 | 910200200014 | 1 | Винт | 4 | ||
51 | 534744520059 | Защитное покрытие | 2 | |||
51 | 534744520080 | Защитное покрытие | 2 | ЭН1175-2020 | ||
52 | 910401300016 | 1 | стопорное кольцо | 2 | ||
53 | 532644520037 | Ось | 1 | |||
54 | 532644520036 | Боковая крышка | 1 | |||
55 | 532644520035 | ярмо | 1 | |||
56 | 940800600002 | обруч | 1 | |||
57 | 534744510046 | Цепь | 1 | 3400 | ||
57 | 532644510075 | Цепь | 1 | 4000 | ||
57 | 532644510077 | Цепь | 1 | 4300 | ||
57 | 251044510096 | Цепь | 1 | 4600 | ||
57 | 532644510073 | Цепь | 1 | 5300 | ||
57 | 535944510000 | Цепь | 1 | 5500 | ||
58 | 534744510045 | Цилиндр | 1 | 3400 | ||
58 | 534744510015 | Цилиндр | 1 | 4000 | ||
58 | 534744510013 | Цилиндр | 1 | 4300 | ||
58 | 534744510012 | Цилиндр | 1 | 4600 | ||
58 | 534744510014 | Цилиндр | 1 | 5300 | ||
58 | 534744510029 | Цилиндр | 1 | 5500 | ||
58.01 | 534798510001 | Комплект уплотнения | 1 | |||
59 | 534744510043 | 2 | Внутренняя мачта(3400) | 1 | 3400 | |
59 | 534744510011 | 2 | Внутренняя мачта(4000) | 1 | 4000 | |
59 | 534744510009 | 2 | Внутренняя мачта(4300) | 1 | 4300 | |
59 | 534744510008 | 2 | Внутренняя мачта(4600) | 1 | 4600 |
65
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 4
66
04 Тройная мачта с полным свободным подъемом (535946044501) Продолжение 4
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
59 | 534744510010 | 2 | Внутренняя мачта(5300) | 1 | 5300 | |
59 | 534744510034 | 2 | Внутренняя мачта(5500) | 1 | 5500 | |
60 | 940200300004 | Составной ролик | 8 | |||
61 | 910200200032 | 1 | Винт | 1 | ||
62 | 951000100003 | Зажим шланга | 1 | |||
63 | 533544520006 | Стальная труба | 1 |
67
Глава 5: Система рулевого управления, тормозная система, колеса
01 Румпель (535946011001)
68
01 Румпель (535946011001)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 922100100001 | Ручка управления | 1 | Видеть 535946011002 | ||
1 | 922100100099 | Ручка управления(ЭН1175-2020) | 1 | Видеть 535946011003 | ||
2 | 910200200058 | 1 | Винт | 2 | ||
3 | 535911010000 | 2 | Тиллер | 1 | ||
3 | 535911010001 | 2 | Тиллер | 1 | Короткий румпель | |
4 | 910200300005 | 1 | Винт | 4 | ||
5 | 535911020003 | Закрыть пластину | 1 | |||
5 | 535911020008 | Закрыть пластину | 1 | Короткий румпель | ||
6 | 535911020005 | Защитное покрытие | 1 | |||
7 | 910200200057 | 1 | Винт | 1 | ||
8 | 910200500015 | 1 | Винт | 2 | ||
9 | 506733510002 | Бесконтактный переключатель | 1 | |||
10 | 940400100001 | Воздушная весна | 1 | |||
10 | 940400100045 | Воздушная весна | 1 | Короткий румпель | ||
11 | 910600400013 | Пружинный штифт | 1 | |||
12 | 505611020008 | Ось | 1 | |||
13 | 535911020004 | Скобка | 1 | |||
13 | 535911020009 | Скобка | 1 | Короткий румпель | ||
14 | 940500200002 | Втулка | 2 | |||
15 | 535911020006 | Защитное покрытие | 1 | |||
16 | 910200300016 | 1 | Винт | 4 |
69
02 Рукоятка управления (535946011002)
70
02 Рукоятка управления (535946011002)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
-- | 922100100001 | Ручка управления | 1 | |||
1 | 505698520008 | Винт | 2 | |||
2 | 505698520009 | Шайба | 2 | |||
3 | 505698520001 | Тяговый рычаг | 1 | |||
4 | 505698520004 | Рукав | 2 | |||
5 | 505698520027 | Торсионная пружина | 1 | |||
6 | 505698520014 | Крышка ручки | 1 | |||
7 | 505698520016 | Кепка на пуговицах | 1 | |||
8 | 505698520005 | Магнит | 4 | |||
9 | 505698520021 | Кепка на пуговицах | 1 | |||
10 | 505698520002 | Кнопка звукового сигнала | 1 | |||
11 | 505698520003 | Весна | 5 | |||
12 | 505698520022 | Кепка на пуговицах | 1 | |||
13 | 505698520018 | Торсионная пружина | 2 | |||
14 | 505698520017 | Крепежная база | 2 | |||
15 | 505698520028 | Печатная плата | 1 | |||
16 | 505698520015 | Крышка ручки | 1 | |||
17 | 505698520007 | Винт | 3 | |||
18 | 505698520020 | Кепка на пуговицах | 1 | |||
19 | 505698520019 | Пьедестал | 1 | |||
20 | 505698520006 | Весна | 4 | |||
21 | 505698520026 | Торсионная пружина | 1 | |||
22 | 505698520012 | Зажим | 1 | |||
23 | 505698520023 | Винт | 1 | |||
24 | 505698520024 | Свет | 1 | |||
25 | 505698520025 | Подставка для лампы | 1 | |||
26 | 505698520011 | Ось-Тяговый рычаг | 1 | |||
27 | 505698520010 | Тяговый рычаг | 1 | |||
28 | 505698520013 | Датчик | 2 |
71
03 Рукоятка управления (EN1175-2020)(535946011010)
72
03 Рукоятка управления (EN1175-2020) (535946011010)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
-- | 922100100099 | Ручка управления(ЭН1175-2020) | 1 | |||
1 | 505698520016 | Кепка на пуговицах | 1 | |||
2 | 505698520005 | Магнит | 4 | |||
3 | 505698520018 | Торсионная пружина | 2 | |||
4 | 505698520008 | Винт | 2 | |||
5 | 505698520001 | Тяговый рычаг | 1 | |||
6 | 505698520004 | Рукав | 2 | |||
7 | 505698520027 | Торсионная пружина | 1 | |||
8 | 505698520009 | Шайба | 2 | |||
9 | 505698520003 | Весна | 5 | |||
10 | 505698520099 | Крышка ручки | 1 | |||
11 | 505698520006 | Весна | 4 | |||
12 | 505698520020 | Кепка на пуговицах | 1 | |||
13 | 505698520100 | Пьедестал | 1 | |||
14 | 505698520012 | Зажим | 1 | |||
15 | 505698520023 | Винт | 1 | |||
16 | 505698520102 | Держатель | 2 | |||
17 | 505698520024 | Свет | 1 | |||
18 | 505698520025 | Световой держатель | 1 | |||
19 | 505698520026 | Торсионная пружина | 1 | |||
20 | 505698520011 | Ось-Тяговый рычаг | 1 | |||
21 | 505698520010 | Тяговый рычаг | 1 | |||
22 | 505698520007 | Винт | 3 | |||
23 | 505698520015 | Крышка ручки | 1 | |||
24 | 505698520013 | Датчик | 2 | |||
25 | 505698520101 | Печатная плата | 1 | |||
26 | 505698520002 | Кнопка звукового сигнала | 1 | |||
27 | 505698520017 | Крепежная база | 2 | |||
28 | 505698520021 | Кепка на пуговицах | 1 | |||
29 | 505698520022 | Кепка на пуговицах | 1 |
73
04 Нагрузочное колесо (532946017001)
74
04 Нагрузочное колесо (532946017001)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
-- | 532998510000 | Колесо | 2 | |||
1 | 532998510001 | Колесо | 4 | |||
1.01 | 940300300009 | Колесо Φ84x70 | 4 | |||
1.02 | 910700200019 | Несущий | 8 | |||
2 | 940600500004 | Шайба | 8 | |||
3 | 504117020005 | Ось | 4 | |||
4 | 911200100001 | Кубок масла | 2 | |||
5 | 504117020004 | Колесный перевозчик | 2 | |||
6 | 910600400027 | 1 | Пружинный штифт | 6 | ||
7 | 504117020003 | Ось | 2 |
75
05 Кастер (534746016501)
76
05 Кастер (534746016501)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 910200200099 | Винт | 4 | |||
2 | 910400500008 | Проволочная губка | 4 | |||
3 | 910400100008 | Плоская шайба | 4 | |||
4 | 534716510002 | Кастер в сборе | 1 | |||
4.01 | 910401300016 | стопорное кольцо | 1 | |||
4.02 | 534716510000 | Скобка | 1 | |||
4.03 | 910700400004 | Несущий | 2 | |||
4.04 | 532616520001 | Проверьте кольцо | 1 | |||
4.05 | 910401400018 | 1 | стопорное кольцо | 1 | ||
4.06 | 534716510001 | 2 | Колесный перевозчик | 1 | ||
4.07 | 940300300020 | Колесо Φ150x54 | 1 | |||
4.08 | 910700200019 | Несущий | 2 | |||
4.09 | 532616520003 | Втулка | 1 | |||
4.10 | 940600500014 | Шайба | 2 | |||
4.11 | 910300500007 | 1 | Орех | 1 | ||
4.12 | 910100100069 | 1 | Болт | 1 | ||
5 | 534721520026 | Подложка | 6 |
77
Глава 6: Электрические детали

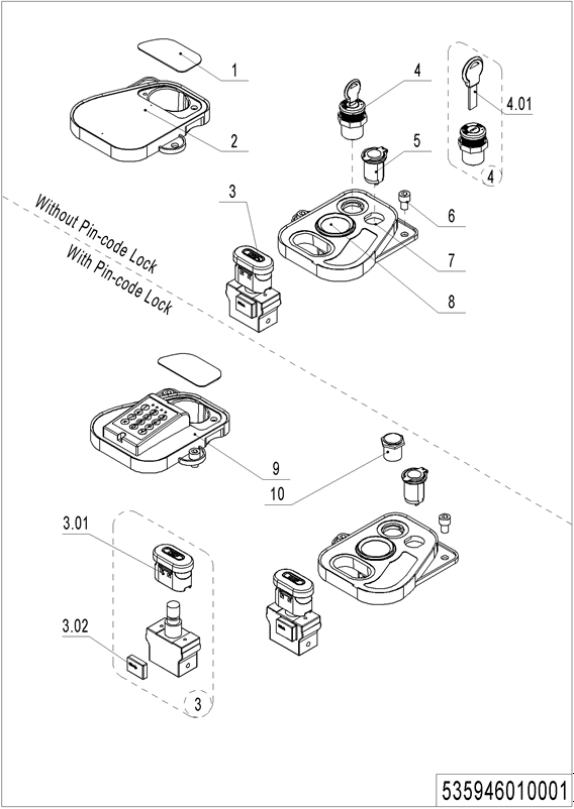

01 Дисплей в сборе (535946010001)
01 Дисплей в сборе (535946010001)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
78
1 | 535910020003 | Закрыть пластину | 1 | Внешнее зарядное устройство | ||
2 | 535910020002 | Безель | 1 | |||
3 | 920200100009 | Тревожная кнопка | 1 | |||
3.01 | 920200100010 | Тревожная кнопка | 1 | |||
3.02 | 920200100012 | Тревожная кнопка | 1 | |||
4 | 505634010000 | Ключ зажигания | 1 | |||
4 | 505634010001 | Ключ зажигания | 1 | литиевая батарея | ||
4.01 | 920200200012 | Ключ | 1 | |||
4.01 | 403898520003 | Ключ | 1 | литиевая батарея | ||
5 | 206033010036 | USB-интерфейс | 1 | |||
6 | 910200200074 | 1 | Винт | 4 | ||
7 | 535910020001 | Безель | 1 | |||
8 | 921100100012 | Отображать | 1 | МДИ | ||
8 | 921100100049 | Отображать | 1 | Д13Л | ||
9 | 920200200014 | Замок с пин-кодом | 1 | |||
10 | 506734010000 | Кнопка | 1 |
79

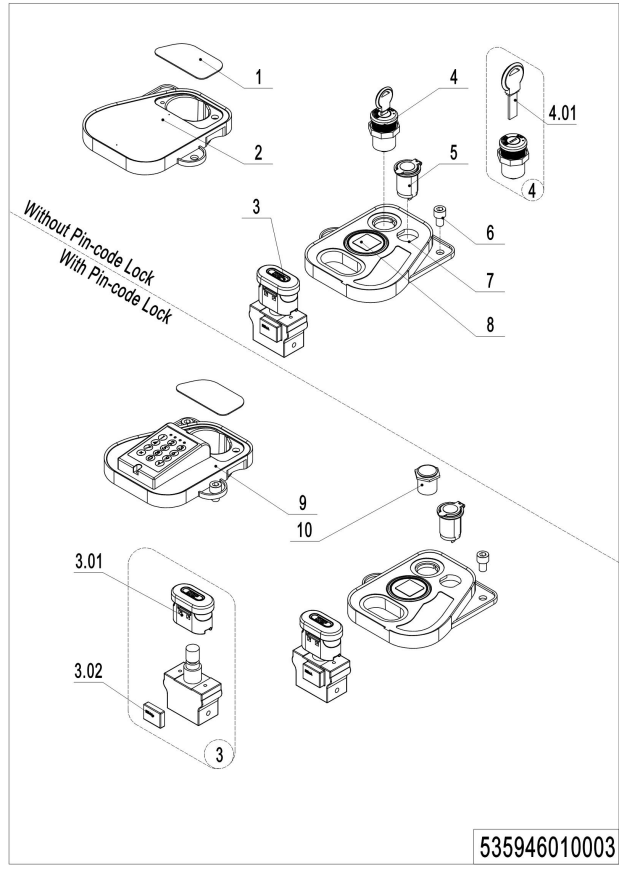

02 Дисплей в сборе (EN1175-2020) (535946010003)
80
02 Дисплей в сборе (EN1175-2020) (535946010003)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535910020003 | Закрыть пластину | 1 | Внешнее зарядное устройство | ||
2 | 535910020002 | Безель | 1 | |||
3 | 920200100009 | Тревожная кнопка | 1 | |||
3.01 | 920200100010 | Тревожная кнопка | 1 | |||
3.02 | 920200100012 | Тревожная кнопка | 1 | |||
4 | 505634010000 | Ключ зажигания | 1 | |||
4.01 | 920200200012 | Ключ | 1 | |||
5 | 206033010036 | USB-интерфейс | 1 | |||
6 | 910200200074 | 1 | Винт | 4 | ||
7 | 535910020001 | Безель | 1 | |||
8 | 921100100116 | Отображать | 1 | ЭН1175-2020 | ||
9 | 920200200014 | Замок с пин-кодом | 1 | |||
10 | 506734010000 | Кнопка | 1 |
81
03 Жгут проводов (535946033001)
82
03 Жгут проводов (535946033001)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535933010008 | Жгут проводов | 1 | |||
2 | 535933010007 | Кабель | 1 | |||
3 | 535933010006 | Кабель | 1 | |||
4 | 535933010005 | Кабель | 1 | |||
5 | 535933010004 | Кабель | 1 | |||
6 | 535933010003 | Кабель | 1 | |||
7 | 535933010000 | Жгут проводов | 1 | |||
8 | 920500100001 | Рог | 1 | |||
9 | 535933010009 | Кабель | 1 |
83
04 Жгут проводов (EN175-2020)(535946033011)
84
04 Жгут проводов (EN1175-2020) (535946033011)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535933010008 | Жгут проводов | 1 | свинцово-кислотные | ||
2 | 562633010008 | Кабель | 1 | |||
3 | 562633010009 | Кабель | 1 | |||
4 | 562633010004 | Кабель | 1 | |||
5 | 562633010005 | Кабель | 1 | |||
6 | 562633010006 | Кабель | 1 | |||
7 | 535933010037 | Жгут проводов | 1 | |||
8 | 562633010007 | Кабель | 1 |
85
05 Жгут проводов (усилитель рулевого управления) (535946033002)
86
05 Жгут проводов (усилитель рулевого управления) (535946033002)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535933010008 | Жгут проводов | 1 | |||
1 | 535933010021 | Жгут проводов | 1 | литиевая батарея | ||
2 | 535933010007 | Кабель | 1 | |||
3 | 535933010006 | Кабель | 1 | |||
4 | 535933010005 | Кабель | 1 | |||
5 | 535933010004 | Кабель | 1 | |||
6 | 535933010003 | Кабель | 1 | |||
7 | 535933010001 | Жгут проводов | 1 | |||
7 | 535933010020 | Жгут проводов | 1 | литиевая батарея | ||
8 | 920500100001 | Рог | 1 | |||
9 | 535933010009 | Кабель | 1 | |||
10 | 535933010014 | Кабели | 1 | |||
11 | 535933010016 | Кабели | 1 | |||
12 | 535933010015 | Кабели | 1 |
87

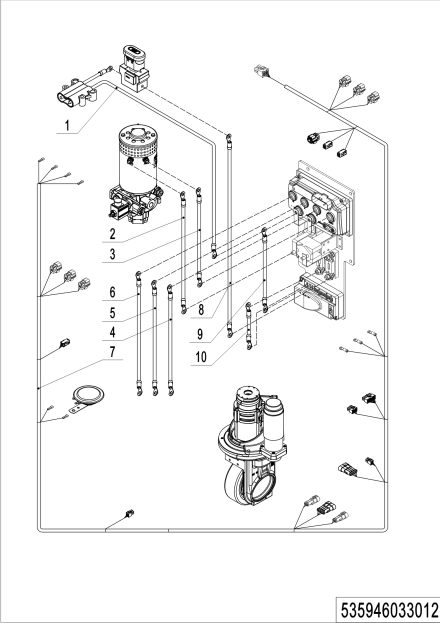

06 Жгут проводов (усилитель рулевого управления, EN1175-2020) (535946033012)
88
06 Жгут проводов (усилитель рулевого управления, EN1175-2020) (535946033012)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535933010008 | Жгут проводов | 1 | |||
1 | 535933010021 | Жгут проводов | 1 | литиевая батарея | ||
2 | 562633010008 | Кабель | 1 | |||
3 | 562633010009 | Кабель | 1 | |||
4 | 562633010004 | Кабель | 1 | |||
5 | 562633010005 | Кабель | 1 | |||
6 | 562633010006 | Кабель | 1 | |||
7 | 535933010038 | Жгут проводов | 1 | |||
8 | 562633010007 | Кабель | 1 | |||
9 | 562633010017 | Кабели | 1 | |||
10 | 562633010014 | Кабели | 1 |
89
07 Электронные компоненты (535946033003)
90
07 Электронные компоненты (535946033003)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 921400100048 | Контроллер | 1 | |||
2 | 920800100001 | Реле | 1 | |||
3 | 920700100002 | Контактор | 1 | |||
4 | 920100100013 | Предохранитель | 1 | |||
5 | 920100400005 | Патрон плавкого предохранителя | 1 | |||
6 | 920100200002 | Предохранитель | 2 | |||
7 | 920100400002 | Патрон плавкого предохранителя | 1 |
91
08 Электронные компоненты (EN1175-2020) (535946033013)
92
08 Электронные компоненты (EN1175-2020) (535946033013)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 562633020002 | Монтажная пластина | 1 | |||
2 | 534733020003 | Монтажная пластина | 1 | |||
3 | 921400100124 | Контроллер | 1 | |||
4 | 920100400005 | Патрон плавкого предохранителя | 1 | |||
5 | 920100100001 | Предохранитель | 2 | |||
6 | 920100400002 | Патрон плавкого предохранителя | 1 | |||
7 | 920100100013 | Предохранитель | 1 | |||
8 | 921300400004 | Крепление крепления | 1 | |||
9 | 920700100002 | Контактор | 1 | |||
10 | 920800100001 | Реле | 1 | |||
11 | 920100400001 | Патрон плавкого предохранителя | 1 | |||
12 | 535933020004 | Медная шина | 1 | |||
13 | 535933020006 | Медная шина | 2 |
93
09 Электронные компоненты (EPS) (535946033004)
94
09 Электронные компоненты (EPS) (535946033004)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 921400100048 | Контроллер | 1 | |||
2 | 920800100001 | Реле | 1 | |||
3 | 920700100002 | Контактор | 1 | |||
4 | 920100100013 | Предохранитель | 1 | |||
5 | 920100400005 | Патрон плавкого предохранителя | 1 | |||
6 | 920100100001 | Предохранитель | 1 | |||
7 | 920100200002 | Предохранитель | 2 | |||
8 | 920100400002 | Патрон плавкого предохранителя | 2 | |||
9 | 921400100030 | Контроллер | 1 |
95
10 электронных компонентов (EPS, EN1175-2020) (535946033014)
96
10 электронных компонентов (EPS, EN1175-2020) (535946033014)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 562633020001 | Монтажная пластина | 1 | |||
2 | 534733020003 | Монтажная пластина | 1 | |||
3 | 921400100124 | Контроллер | 1 | |||
4 | 921400100077 | Контроллер | 1 | |||
5 | 920100400005 | Патрон плавкого предохранителя | 1 | |||
6 | 920100200002 | Предохранитель | 2 | |||
7 | 920100400002 | Патрон плавкого предохранителя | 2 | |||
8 | 920100100001 | Предохранитель | 1 | |||
9 | 920100100013 | Предохранитель | 1 | |||
10 | 921300400004 | Крепление крепления | 1 | |||
11 | 920700100002 | Контактор | 1 | |||
12 | 920800100001 | Реле | 1 | |||
13 | 920100400001 | Патрон плавкого предохранителя | 1 | |||
14 | 505633020003 | Медная шина | 1 | |||
15 | 535933020004 | Медная шина | 1 | |||
16 | 535933020006 | Медная шина | 2 |
97
11 Зарядное устройство (535946036501)
98
11 Зарядное устройство (535946036501)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 921500200008 | Пружинный кабель（Азия） | 1 | |||
1 | 921500200005 | Пружинный кабель (ЕС) | 1 | |||
1 | 921500200003 | Пружинный трос (ВЫКЛ.) | 1 | |||
1 | 921500200004 | Пружинный кабель(ENG) | 1 | |||
1 | 921500200031 | Пружинный кабель (США) | 1 | |||
1 | 921500200037 | Пружинный кабель (ARG) | 1 | |||
1 | 921500200029 | Пружинный кабель (ISR) | 1 | |||
1 | 921500200061 | Пружинный кабель (БРА) | 1 | |||
2 | 535936510001 | перегородка | 1 | |||
3 | 910400100005 | Плоская шайба | 4 | |||
4 | 910400500005 | Проволочная губка | 4 | |||
5 | 910200200033 | Винт | 7 | |||
6 | 921000100036 | Зарядное устройство24В35А | 1 | |||
7 | 910200500021 | Винт | 2 | |||
8 | 921300200001 | Кабельный зажим | 2 | |||
9 | 922000100020 | Лампа | 1 | |||
10 | 535933010012 | Кабели | 1 | |||
11 | 535933010013 | Кабели | 1 | |||
12 | 535936520001 | Монтажная пластина | 1 | |||
13 | 910400500003 | Проволочная губка | 2 | |||
14 | 910200200016 | Винт | 2 | |||
15 | 920100400002 | Патрон плавкого предохранителя | 1 | |||
16 | 910400100006 | Плоская шайба | 3 | |||
17 | 910400500006 | Проволочная губка | 3 | |||
18 | 910200200055 | Винт | 3 | |||
19 | 921000200183 | Зарядное устройство 24В35А(Аиса-ЧН) | 1 | |||
19 | 921000200184 | Зарядное устройство24V35A(Aisa-ENG) | 1 | |||
19 | 921000200185 | Зарядное устройство24V35A(ЕС) | 1 | |||
19 | 921000200186 | Зарядное устройство24V35A(англ.) | 1 | |||
19 | 921000200187 | Зарядное устройство24V35A(ВЫКЛ.) | 1 |
99
11 Зарядное устройство (535946036501) Продолжение
100
11 Зарядное устройство (535946036501) Продолжение
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
19 | 921000200188 | Зарядное устройство 24V35A (США) | 1 | |||
19 | 921000200365 | Зарядное устройство24V35A(ISR) | 1 | |||
19 | 921000200489 | Зарядное устройство 24V35A(БРА) | 1 | |||
19 | 921000200284 | Зарядное устройство 24В35А(Аиса-ЧН) | 1 | |||
19 | 921000200290 | Зарядное устройство24V35A(Aisa-ENG) | 1 | |||
19 | 921000200294 | Зарядное устройство24V35A(ЕС) | 1 | |||
19 | 921000200302 | Зарядное устройство24V35A(ВЫКЛ.) | 1 | |||
19 | 921000200298 | Зарядное устройство24V35A(англ.) | 1 | |||
19 | 921000200306 | Зарядное устройство 24V35A (США) | 1 | |||
19 | 921000200366 | Зарядное устройство24V35A(ISR) | 1 | |||
19 | 921000200283 | Зарядное устройство 24В30А(Аиса-ЧН) | 1 | |||
19 | 921000200289 | Зарядное устройство24V30A(Aisa-ENG) | 1 | |||
19 | 921000200293 | Зарядное устройство24V30A(ЕС) | 1 | |||
19 | 921000200301 | Зарядное устройство24V30A(ВЫКЛ.) | 1 | |||
19 | 921000200297 | Зарядное устройство24V30A(англ.) | 1 | |||
19 | 921000200305 | Зарядное устройство 24V30A (США) | 1 | |||
19 | 921000200368 | Зарядное устройство24V30A(ISR) | 1 | |||
19 | 921000200001 | Зарядное устройство 24В30А(Аиса-ЧН) | 1 | |||
19 | 921000200002 | Зарядное устройство24V30A(Aisa-ENG) | 1 | |||
19 | 921000200003 | Зарядное устройство24V30A(ЕС) | 1 | |||
19 | 921000200004 | Зарядное устройство24V30A(ВЫКЛ.) | 1 | |||
19 | 921000200005 | Зарядное устройство24V30A(англ.) | 1 | |||
19 | 921000200006 | Зарядное устройство 24V30A (США) | 1 | |||
19 | 921000200490 | Зарядное устройство 24В30А(БРА) | 1 | |||
19 | 921000200360 | Зарядное устройство24V30A(ISR) | 1 |
101
12 Зарядное устройство (литиевый) (535946036502)
102
12 Зарядное устройство (литиевый) (535946036502)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 921000200533 | Зарядное устройство24V80A(ЕС) | 1 | |||
1 | 921000200534 | Зарядное устройство24V80A(англ.) | 1 | |||
1 | 921000200535 | Зарядное устройство24V80A(ВЫКЛ.) | 1 | |||
1 | 921000200536 | Зарядное устройство24V80A(ISR) | 1 | |||
1 | 921000200537 | Зарядное устройство24В80А(АРГ) | 1 | |||
1 | 921000200538 | Зарядное устройство24V80A(ZA) | 1 | |||
1 | 921000200539 | Зарядное устройство24V8A (США) | 1 | |||
1 | 921000200524 | Зарядное устройство24V60A(ЕС) | 1 | |||
1 | 921000200525 | Зарядное устройство24V60A(англ.) | 1 | |||
1 | 921000200526 | Зарядное устройство24V60A(ВЫКЛ.) | 1 | |||
1 | 921000200527 | Зарядное устройство 24V60A((ISR) | 1 | |||
1 | 921000200528 | Зарядное устройство24В60А(АРГ) | 1 | |||
1 | 921000200529 | Charger24V60A(ZA) | 1 | |||
1 | 921000200530 | Зарядное устройство 24V60A (США) | 1 | |||
1 | 921000200631 | Зарядное устройство24V60A(THA) | 1 | |||
1 | 921000200664 | Зарядное устройство24В80А(БИГЗА) | 1 | |||
1 | 921000200663 | Зарядное устройство24В60А(БИГЗА) | 1 | |||
1 | 921000200649 | Зарядное устройство 24V60A (Азия) | 1 | |||
1 | 921000200652 | Зарядное устройство24V80A(Азия-Китай) | 1 | |||
1 | 921000200532 | Зарядное устройство 24V80A (Азия-EN) | 1 |
103
13 Тяговая батарея (534746037001)
104
13 Тяговая батарея (534746037001)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535937010002 | Аккумулятор 24В210Ач(сварной) | 1 | |||
1 | 535937010004 | Аккумулятор 24В240Ач(сварной) | 1 | |||
1 | 534737010000 | Аккумулятор 24В270Ач(сварной) | 1 | |||
2 | 535937010001 | Аккумулятор24В210Ач | 1 | |||
2 | 535937010003 | Аккумулятор24В240Ач | 1 | |||
2 | 534737010001 | Аккумулятор24В270Ач | 1 | |||
2.01 | 920400100007 | Разъем | 1 | Для всех батарея | ||
2.02 | 505698520000 | Болт | 24 | Для болтового аккумулятора | ||
3 | 535937110000 | Система дозаправки воды | 1 | Необязательный |
105
14-ти литиевая батарея (535946037002)
106
14-ти литиевая батарея (535946037002)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 535937010005 | Литиевая батарея (150 Ач) | 1 | Фадж | ||
1.01 | 535937010006 | Батарейный ящик | 1 | |||
1.02 | 920600100042 | Литиевая батарея24В150Ач | 1 | |||
2 | 920600100340 | Литиевая батарея24В150Ач | 1 | |||
2 | 920600100342 | Литиевая батарея24В200Ач | 1 |
107
Глава 7: Специальные детали
01 Спинка грузового отсека (532646040501)
108
01 Спинка грузового отсека (532646040501)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 532640510001 | 2 | Нагрузка на спинку | 1 | ||
2 | 910200200076 | 1 | Винт | 2 | ||
3 | 910400500007 | 1 | Проволочная губка | 4 | ||
4 | 910400100007 | 1 | Плоская шайба | 4 | ||
5 | 910200200078 | 1 | Винт | 2 |
109
Глава 8: Другие
01 Этикетка и наклейка (ЕС) (535946047001)
110
01 Этикетка и наклейка (ЕС) (535946047001)
Нет. | Код изделия | Отметка | описание предмета | Кол-во. | Заменять | Примечание |
1 | 941200100004 | Этикетка | 2 | |||
2 | 535947520007 | Диаграмма грузоподъемности | 1 | |||
3 | 941200300002 | Этикетка | 1 | |||
4 | 535947520001 | Идентификационная табличка | 1 | |||
5 | 941200300001 | Этикетка | 2 | |||
6 | 941200100006 | Этикетка | 1 | |||
7 | 941200400013 | Этикетка | 1 | |||
8 | 941200300018 | Этикетка | 1 | |||
9 | 941200300003 | Этикетка | 1 |
111
Приложение
01 Электрическая схема
112
02 Электрическая схема (EN1175-2020)
113
03 Электрическая схема (усилитель рулевого управления)
114
04 Электрическая схема (усилитель рулевого управления, EN1175-2020)
115
05 Гидравлическая схема
116
06 Список расходных деталей
Нет. | Код изделия | описание предмета | Кол-во. | Глава/раздел/номер |
1 | 910700200021 | Несущий | 1 | Глава 01.01.4 |
2 | 505633510000 | Бесконтактный переключатель | 1 | Глава 01.01.7 |
3 | 940300400005 | Колесо Φ230x70 | 1 | Глава 01.01.20 |
4 | 910700200025 | Несущий | 2 | Глава 01.01.21 |
5 | 910700200007 | Несущий | 1 | Глава 01.01.27 |
6 | 535998510002 | Датчик | 1 | Глава 1/02/4.02 |
7 | 910700200041 | Несущий | 2 | Глава 1/03/2 |
8 | 921800200008 | Потенциометр | 1 | Глава 03.01.16 |
9 | 940300400005 | Колесо Φ230x70 | 1 | Глава 03.01.20 |
10 | 505733510001 | Бесконтактный переключатель | 1 | Глава 03.01.24 |
11 | 535998510002 | Датчик | 1 | Глава 1/04/4.02 |
12 | 535998520004 | Элемент безопасности | 1 | Глава 1/04/4.05 |
13 | 534498510008 | Угольная щетка | 1 | Глава 2.02.2 |
14 | 940500200008 | Втулка | 4 | Глава 02.03.15 |
15 | 534721510003 | Ролик | 6 | Глава 02.03.29 |
16 | 910700200017 | Несущий | 12 | Глава 3.02.29.02 |
17 | 940200300004 | Составной ролик | 28 | Глава 3/05/1 Глава 4/01/38 Глава 4/02/36 |
17 | 940200300004 | Составной ролик | Глава 03.04.45 Глава 04.04.59 | |
18 | 534798510005 | Комплект уплотнения | 2 | Глава 4.01.7.01 |
19 | 920200300001 | Микропереключатель | 2 | Глава 01.04.17 Глава 02.04.20 |
20 | 535933510013 | Выключатель | 4 | Глава 01.04.24 Глава 02.04.27 Глава |
20 | 535933510013 | Выключатель | 03.04.31 Глава 04.04.37 | |
21 | 535933510014 | Выключатель | 3 | Глава 01.04.24 Глава 02.04.27Глава |
22 | 535933510016 | Выключатель | 3 | 03.04.31 Глава 01.04.24 Глава 02.04.27Глава |
23 | 535933510005 | Выключатель | 3 | 04.04.37 Глава 01.04.26 Глава 02.04.31 Глава |
24 | 534798510002 | Комплект уплотнения | 2 | 03.04.33 Глава 4.02.12.01 |
25 | 534798510003 | Комплект уплотнения | 1 | Глава 4.02.48.01 |
26 | 534798510004 | Комплект уплотнения | 2 | Глава 4.03.17.01 |
27 | 534798510000 | Комплект уплотнения | 2 | Глава 4/04/16.01 |
28 | 535933510018 | Выключатель | 1 | Глава 04.04.37 |
117
29 | 535933510012 | Выключатель | 1 | Глава 04.04.37 |
30 | 535933510017 | Выключатель | 1 | Глава 04.04.37 |
31 | 534798510001 | Комплект уплотнения | 1 | Глава 4.04.58.01 |
32 | 506733510002 | Бесконтактный переключатель | 1 | Глава 01.05.12 |
33 | 940400100001 | Воздушная весна | 1 | Глава 01.05.13 |
34 | 940400100045 | Воздушная весна | 1 | Глава 01.05.13 |
35 | 940500200002 | Втулка | 2 | Глава 01.05.17 |
36 | 532998510001 | Колесо | 4 | Глава 5.04.1 |
37 | 940300300009 | Колесо Φ84x70 | 4 | Глава 5.04.1.01 |
38 | 910700200019 | Несущий | 8 | Глава 5.04.1.02 |
39 | 910700400004 | Несущий | 2 | Глава 5/05/4.03 |
40 | 920200100012 | Тревожная кнопка | 1 | Глава 6/01/3.02 Глава 6/02/3.02 |
41 | 920100100013 | Предохранитель | 1 | Глава 6/07/4 Глава 6/08/7 |
41 | 920100100013 | Предохранитель | Глава 6/09/4 Глава 6/10/9 | |
42 | 920100200002 | Предохранитель | 2 | Глава 6/07/6 Глава 6/09/7 |
42 | 920100200002 | Предохранитель | Глава 6/10/6 | |
43 | 920100100001 | Предохранитель | 1 | Глава 6/09/8 Глава 6/10/8 |
