Самоходный штабелер Noblelift PT 20D компактный с функцией двойного подъема
- диагностика и ремонт;
- техническое обслуживание;
- переоснащение и модернизация оборудования;
- запасные части.
Основные параметры
Массы
Колёса, ходовая часть
Размеры
Характеристики (производительность/режимы)
Параметры электрической системы
Другое
Самоходные штабелеры PT20D/ PT20I

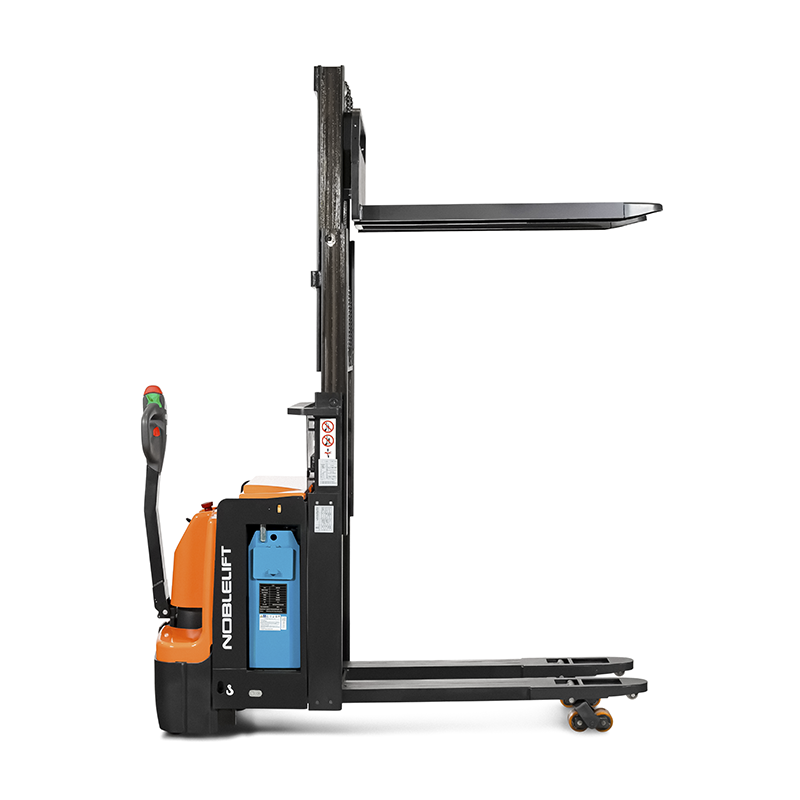

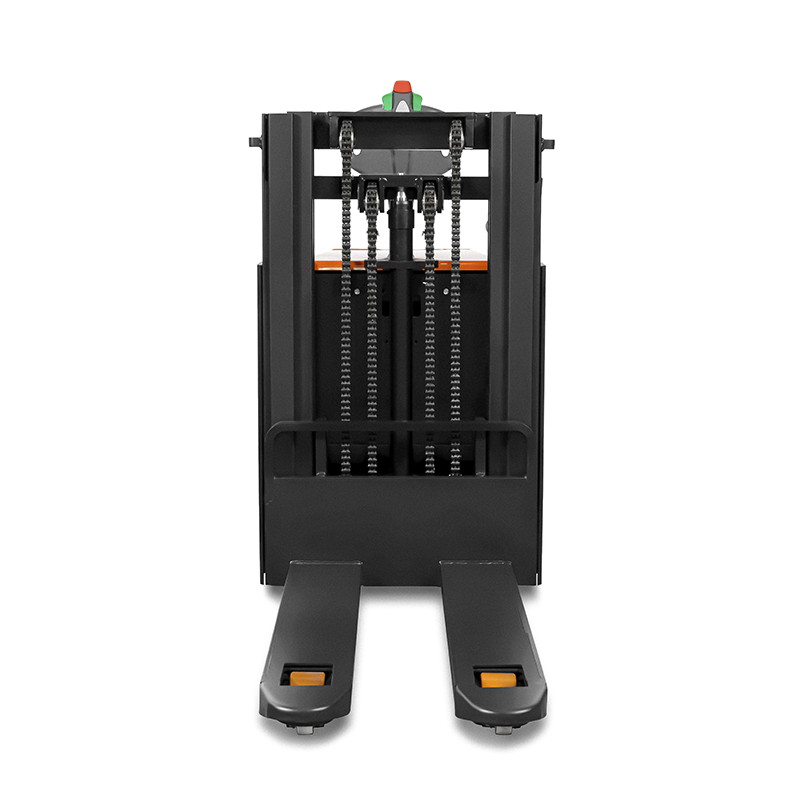

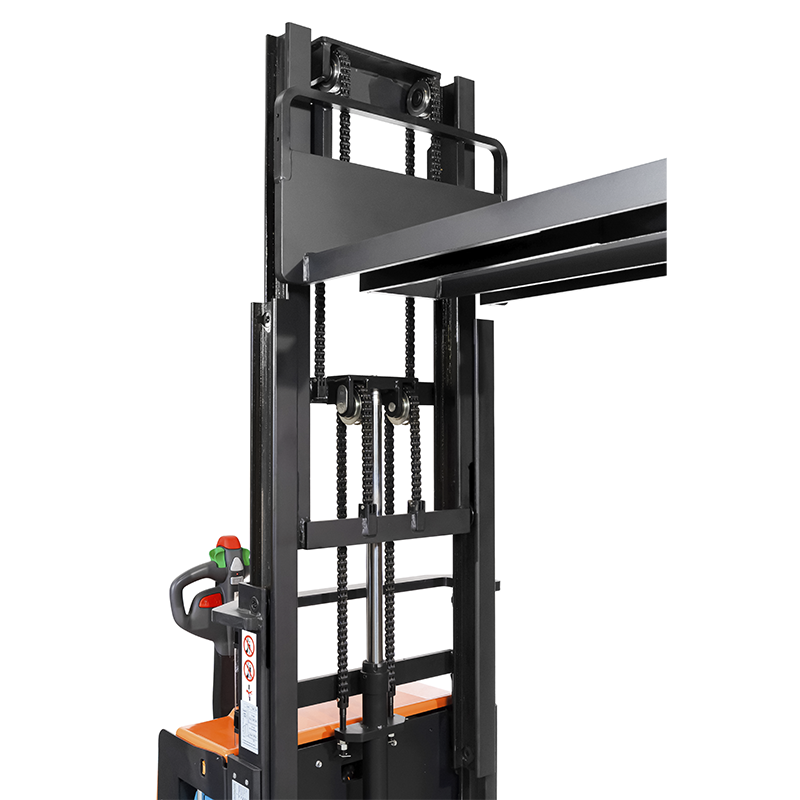

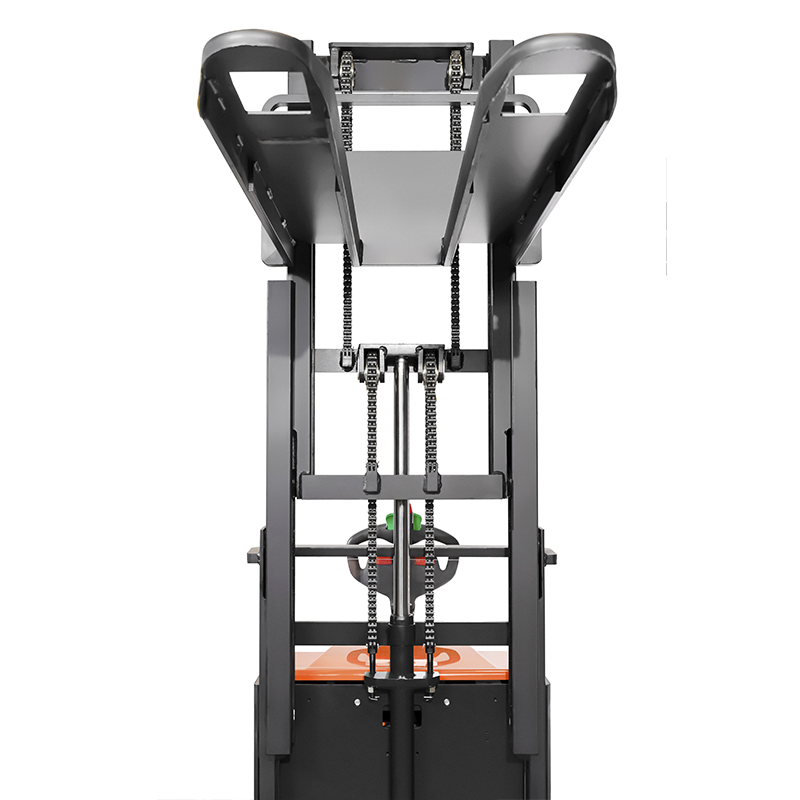

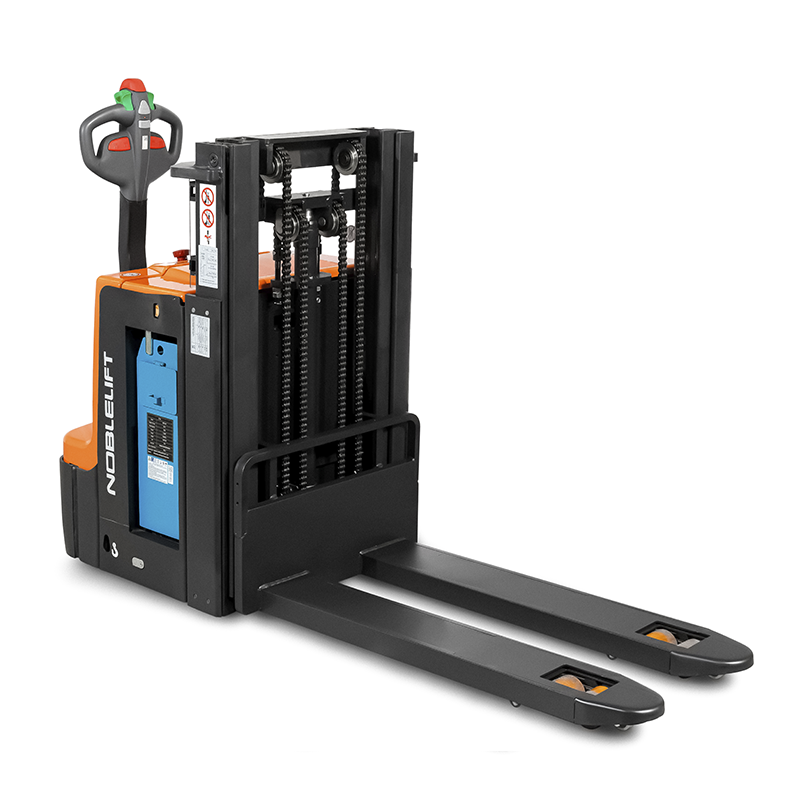

Самоходные штабелеры Noblelift PT20D / PT20I — это компактные поводковые машины с функцией двойного подъёма, рассчитанные на работу сразу с двумя паллетами. Номинальная грузоподъёмность — 2000 кг при центре тяжести 600 мм; при двухъярусной обработке допускается по 1000 кг на грузовые и на опорные вилы, суммарно те же 2 т. В линейке есть исполнение PT20I с одноступенчатой мачтой и PT20D с двухсекционной мачтой (one-stage / two-stage mast в сервисной документации), что позволяет подобрать конфигурацию под конкретную задачу.
В зависимости от версии высота подъёма вил — от 550 до 2300 мм, начальный подъём опорных вил — 120 мм. При этом техника остаётся очень компактной: общая ширина 729 мм, длина до передней кромке вил 790 мм, рабочий проход с паллетой 1000×1200 мм — 2040–2155 мм, радиус разворота 1682 мм. Это позволяет использовать PT20D/PT20I там, где обычный штабелер или погрузчик уже «не пролезает»: узкие коридоры, кузов фуры, лифты, доковые зоны.

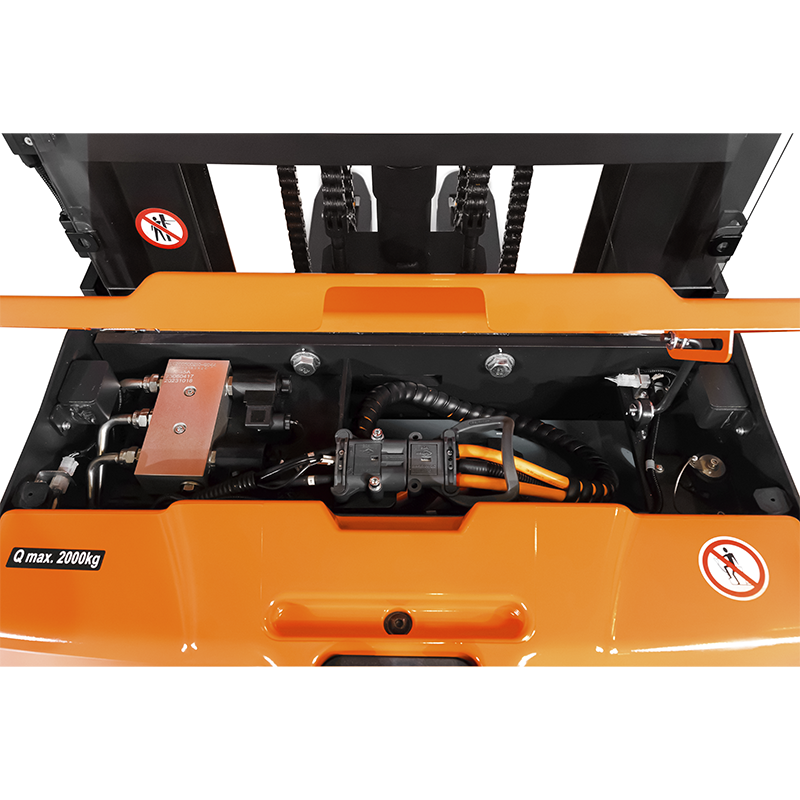

По производительности это полноценная «двухтонная лошадка»: скорость движения до 6,0 км/ч как с грузом, так и без него; скорость подъёма до 85 мм/с под нагрузкой и опускания до 80 мм/с; допустимый уклон — до 8 % с грузом и до 20 % без. Привод построен на тяговом электродвигателе 1,3 кВт и подъёмном 2,2 кВт, питающихся от аккумулятора 24 В ёмкостью 210 А·ч. В качестве контроллера используется AC-модуль Curtis F2-C 24 В 240/280 А, общий с другими машинами Noblelift (PS-серия, ричтраки), что упрощает сервис и унификацию парка. Есть исполнения с литий-ионной батареей 24 В (в т.ч. 150 А·ч), которые реально поставляются вместе с новыми PT20D как Li-ion-машины.

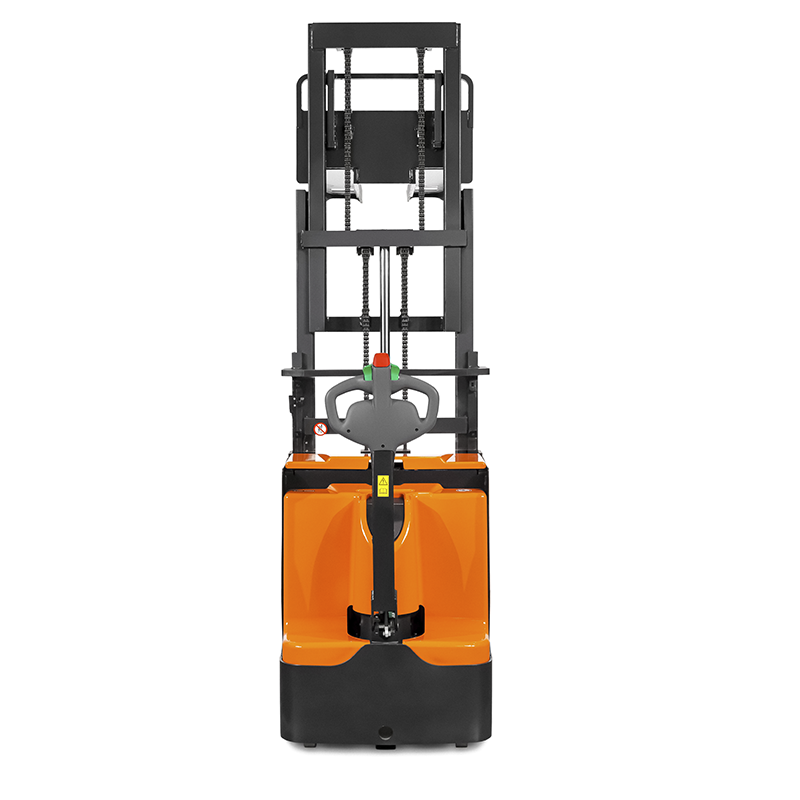

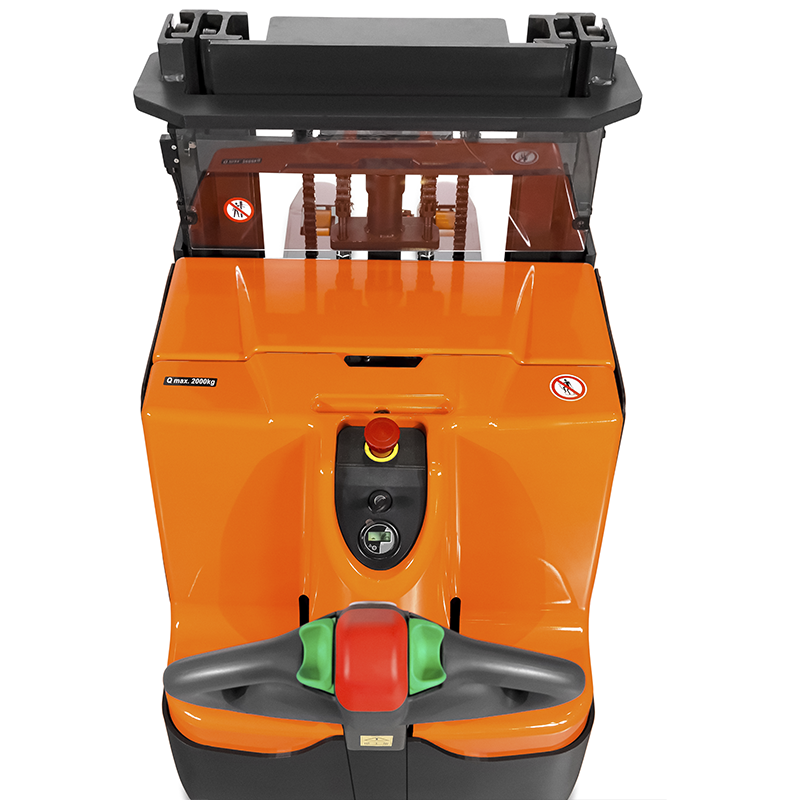

Конструкция рассчитана на пешеходного оператора: рукоять управления имеет рабочую высоту 820–1335 мм, удобную для операторов разного роста, а минимальная высота вил 88 мм позволяет заходить под стандартные европоддоны. Электромагнитный тормоз автоматически фиксирует машину при остановке или отключении питания, повышая безопасность в зонах погрузки и на подъёмных платформах.
Преимущества

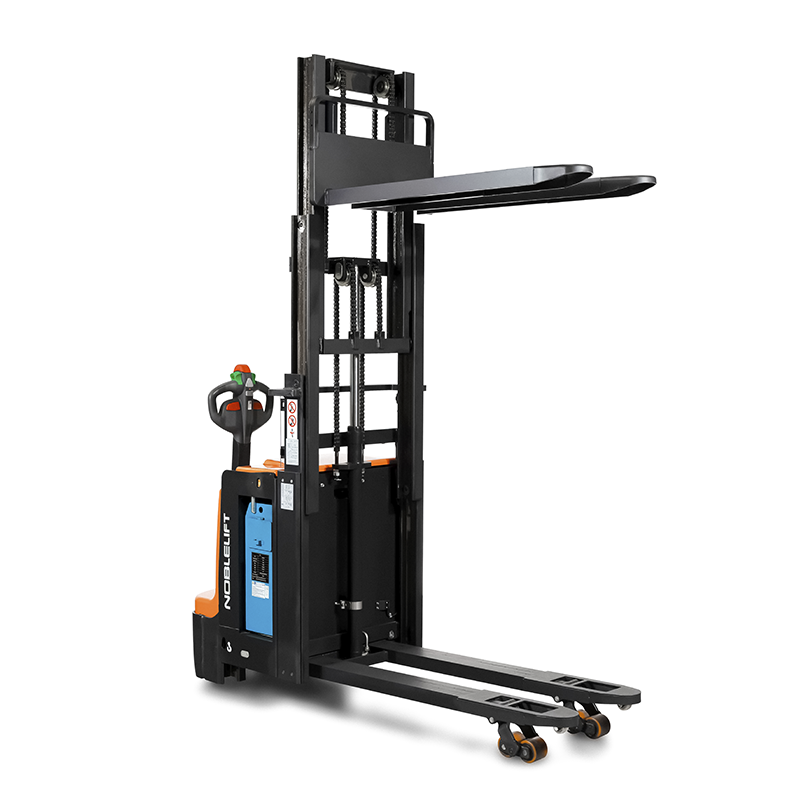

Двойной подъём двух паллет до 2 тонн за цикл

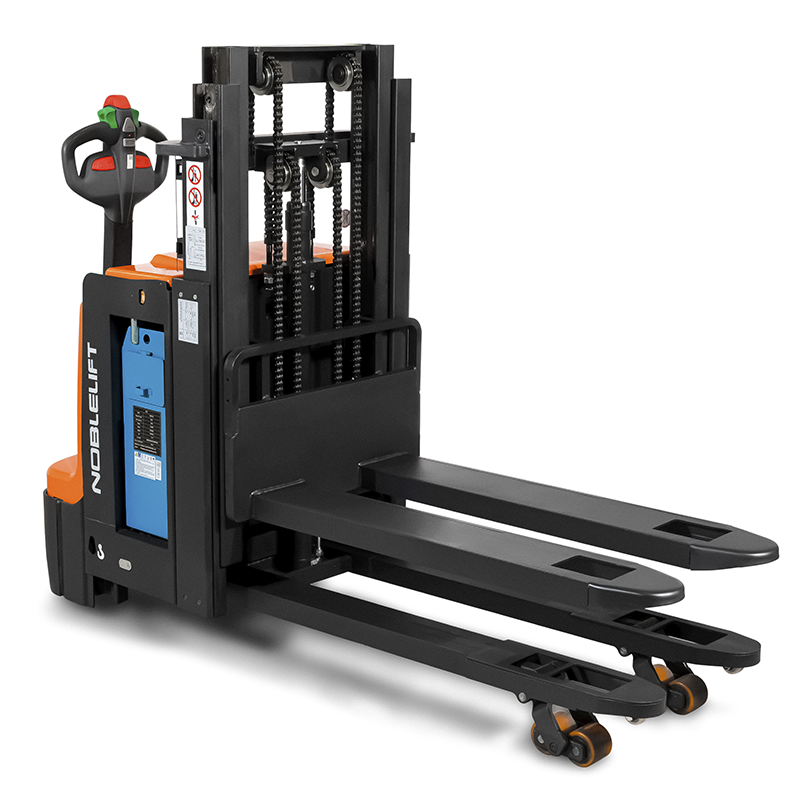

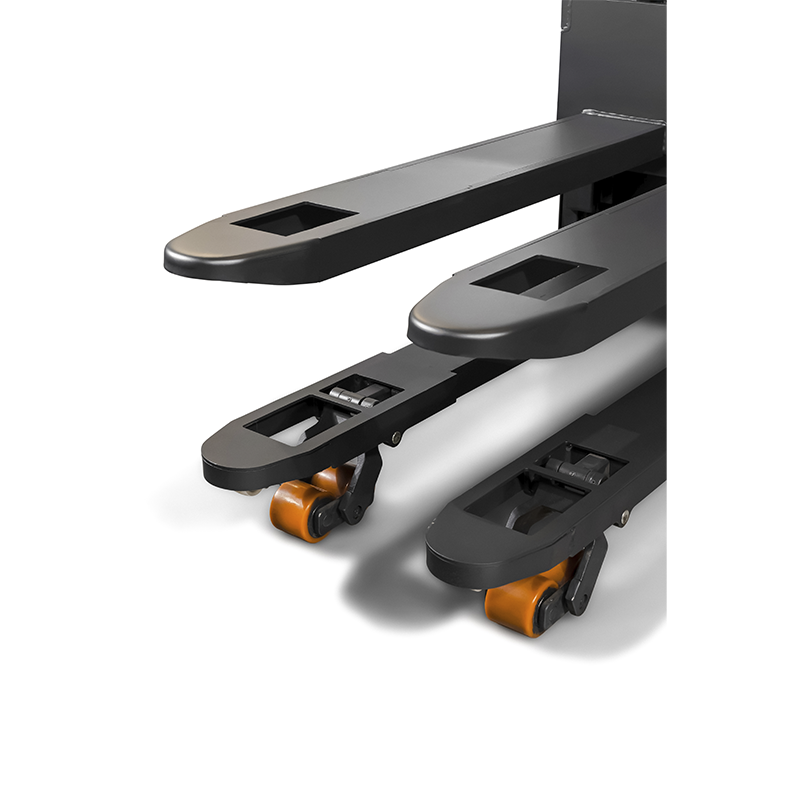

Конструкция с двумя парами вил — грузовыми и опорными — позволяет одновременно брать две паллеты по 1000 кг каждая при общей номинальной грузоподъёмности 2000 кг и центре нагрузки 600 мм. Функция двойного подъёма позволяет сократить количество проходов при разгрузке фур и работе на доках — вывозить сразу два поддона вместо одного.
Манёвренность в узких проходах
Габариты машины подобраны именно под тесные склады: ширина всего 729 мм, длина до фронта вил 790 мм, рабочий проход с паллетой 1000×1200 мм — от 2040 до 2155 мм, радиус разворота 1682 мм. То есть PT20D/PT20I разворачивается там, где четырёхопорный штабелер уже упирается в стеллаж, и спокойно работает внутри кузова или на узких рампах.
Высокая производительность: 6 км/ч + тяговый запас
Скорость движения до 6,0 км/ч сохраняется как под нагрузкой, так и без неё, что важно для реальной сменной производительности, а не только «паспорта». Скорость подъёма 85 мм/с с грузом и 140 мм/с без, скорость опускания 80/65 мм/с и преодолимый уклон 8 % / 20 % (с/без груза) обеспечивают уверенную работу на коротких плечах и подъёмных платформах. Мощности двигателей 1,3 кВт (ход) и 2,2 кВт (подъём) при батарее 24 В 210 А·ч достаточно, чтобы отрабатывать полную смену без провала по тяге к концу заряда.
Гибкие варианты подъёма: от начального до 2,3 м
Модели серии покрывают диапазон высот подъёма вил 550, 1400, 1800 и 2300 мм при высоте начального подъёма 120 мм. Это позволяет использовать PT20I как «тележку с начальным подъёмом» для работы на гидробортах и в кузове (подняли нижнюю паллету, выровняли по платформе) и PT20D — как компактный штабелер для укладки на нижние ярусы стеллажей и плотной работы в зоне отгрузки.
Современная электроника, Li-ion-совместимость и безопасное торможение
В приводе применяются AC-контроллеры Curtis F2-C 24 В 240/280 А, те же, что используются на части штабелеров PS-серии и ричтраках Noblelift; это упрощает диагностику и обслуживание в смешанном парке техники. Стандартная свинцово-кислотная АКБ 24 В 210 А·ч дополнена возможностью ставить литий-ионные батареи 24 В (включая реальные поставки PT20D с Li-ion 24 В 150 А·ч), что даёт быстрый «подзаряд от розетки» и комфортную работу в полутора/двухсменном режиме. Электромагнитный тормоз работает как рабочий и стояночный: при отпускании управления машина автоматически фиксируется.

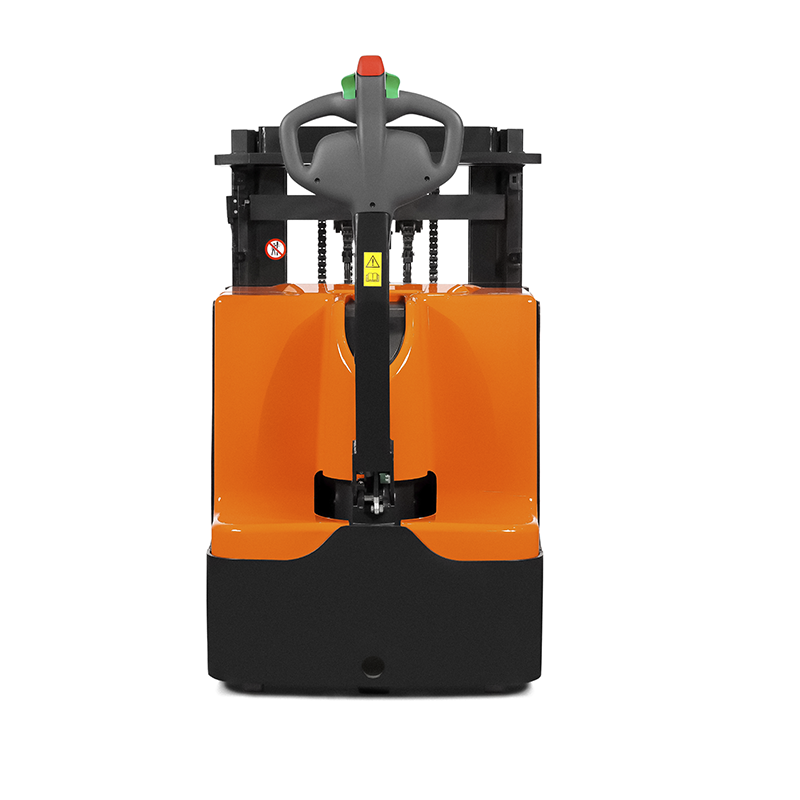

Эргономика для пешеходного оператора
Диапазон высоты рукояти 820–1335 мм позволяет подобрать удобное положение для оператора разного роста, а высота вил в нижнем положении всего 88 мм облегчает заход под низкие паллеты и работу вплотную к полу. Вкупе с компактными габаритами это снижает усталость оператора и уменьшает риск ошибок при манёврах в стеснённых условиях.
