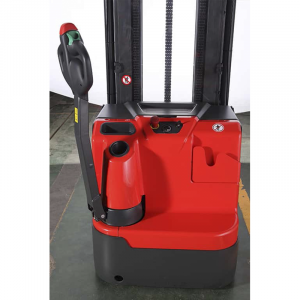

Самоходный штабелер Noblelift PS16L TX с максимальной высотой вил 4600 мм
- диагностика и ремонт;
- техническое обслуживание;
- переоснащение и модернизация оборудования;
- запасные части.
Основные параметры
Массы
Колёса, ходовая часть
Размеры
Характеристики (производительность/режимы)
Параметры электрической системы
Другое

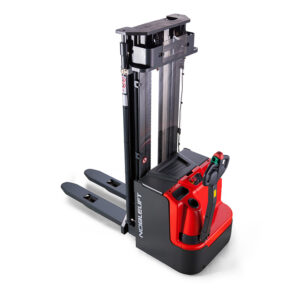

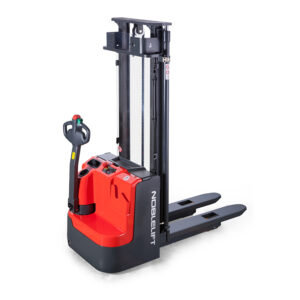

Самоходные штабелеры PS12-16-20L
Самоходные штабелеры Noblelift PS12L / PS16L / PS20L — это серия поводковых электроштабелеров грузоподъёмностью 1,2 / 1,6 / 2,0 т при центре тяжести 600 мм, рассчитанная на повседневную работу на ровных промышленных полах внутри помещений. По VDI 2198 они работают в классе пеших штабелеров с электроподъёмом и высотой подъёма до 3,53 м у PS12L и 4,53 м у PS16L/PS20L в стандартной комплектации; для части модификаций предусмотрены двух- и трёхсекционные мачты DX/TX, в том числе со свободным ходом (FFL) с высотой подъёма до ~5 м.
База у всех моделей одинаково компактная: ширина шасси 820 мм, длина до спинки вил 769–950 мм, общая длина 1919–2100 мм, радиус разворота 1140–1640 мм. При работе с европаллетой 800×1200 мм «вдоль вил» ширина прохода по VDI — 2336–2536 мм в зависимости от модели, то есть серия уверенно чувствует себя в коридорах порядка 2,4–2,6 м.

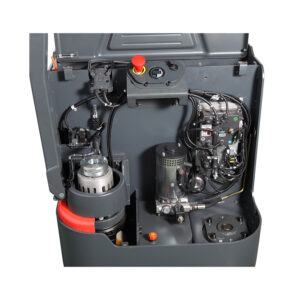

Привод — электрический, 24-вольтовый: AC-двигатель хода 1,3 / 1,7 кВт и подъёмный двигатель 1,5 кВт (PS12L) или 3,2 кВт (PS16L/PS20L).
Скорость движения составляет 5,4–6,0 км/ч, скорость подъёма вил — до 0,13–0,20 м/с, максимальный преодолеваемый уклон — 6–12 % в зависимости от модели и загрузки. В брошюре отдельно подчёркнуты AC-привод, пропорциональная гидравлика подъёма, удлинённая рукоять Long Tiller и электроника с CAN-шиной, что делает управление предсказуемым, а сервис — проще.
Стандартные свинцово-кислотные батареи: 24 В / 180 А·ч (PS12L), 24 В / 270 А·ч (PS16L), 24 В / 350 А·ч (PS20L), с энергоёмкостью по VDI 0,95–1,70 кВт·ч/ч и соответствующими встроенными или внешними зарядными устройствами на 25–45 А. В руководстве также указаны опции литий-ионных батарей 24 В / 100–200 А·ч для интенсивных режимов с короткими подзарядками.
По безопасности серия соответствует EN 3691-1, EN 1175, EN 12053 и EN 12895 при использовании по назначению, уровень шума на месте оператора <70 dB(A), работа допускается на ровном промышленном полу при температуре от +5 до +40 °C; эксплуатация на наклонных плоскостях как штатный режим запрещена.
Преимущества
Одна платформа — три грузоподъёмности
Номинальная грузоподъёмность 1,2 / 1,6 / 2,0 т при c = 600 мм даёт возможность подобрать модель точно под веса паллет, не переплачивая за «запас», либо наоборот — закрыть тяжёлые паллеты до 2 тонн.
Стандартные высоты подъёма — 3,53 м (PS12L) и 4,53 м (PS16L/PS20L), а для ряда конфигураций DX/TX (в т.ч. FFL) высота может увеличиваться до ~5 м и более, что позволяет работать со 2–3 ярусом стеллажей.
Серия перекрывает диапазон от «лёгкого» складского штабелера до решения, которое спокойно работает с тяжёлыми паллетами и высокими стеллажами.
Манёвренность в проходах от 2,3–2,6 м
Ширина шасси 820 мм, длина до спинки вил 769–950 мм и радиус разворота 1140–1640 мм обеспечивают compact-формат для пешей техники этого класса.
Ширина прохода с паллетой 800×1200 мм «вдоль вил» — 2336–2536 мм по VDI 2198, с паллетой 1000×1200 мм — около 2400–2600 мм.

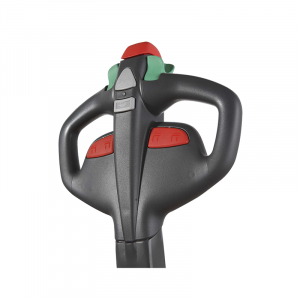

Удлинённая рукоять управления Long Tiller держит оператора на безопасном расстоянии и снижает усилие на поворот, особенно при разворотах «на пятне».

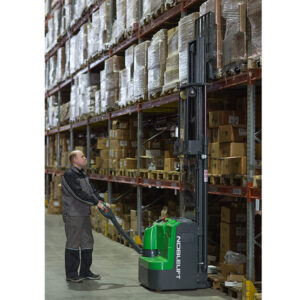

Штабелеры уверенно работают в стандартных коридорах небольших складов и магазинов без расширения проходов под технику.
Производительность за счёт AC-привода и мощной гидравлики
Скорость движения с грузом — 5,4–6,0 км/ч, без груза — до 6,0 км/ч; скорость подъёма до 0,11–0,13 м/с с грузом и 0,14–0,20 м/с без груза, скорость опускания около 0,19–0,28 м/с.
AC-двигатель хода 1,3–1,7 кВт и подъёмный мотор 1,5–3,2 кВт обеспечивают достаточный запас тяги и стабильные скорости подъёма даже при номинальной нагрузке.
Максимальный преодолеваемый уклон — 6 % с грузом и до 12 % без, этого достаточно для коротких пандусов и стыков полов (при этом запрещено использовать штабелер для работы на рампах как штатный режим).
Серия даёт быстрое выполнение цикла «подбор — подъём — перемещение — установка» при умеренном энергопотреблении и без «проседания» по скорости на тяжёлых паллетах.
Энергоэффективность и варианты батарей

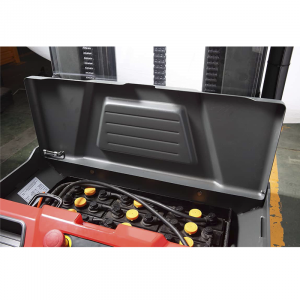

Стандартные свинцово-кислотные АКБ: 24/180 А·ч (PS12L), 24/270 А·ч (PS16L), 24/350 А·ч (PS20L) с массой 175–288 кг.
Энергопотребление по VDI — 0,95–1,70 кВт·ч/ч в зависимости от модели, что прямо влияет на низкую стоимость моточаса.
В разделе по АКБ описаны варианты литий-ионных батарей 24 В / 100–200 А·ч, рассчитанные на работу с большим числом циклов и возможностью подзарядки в перерывах.
Можно оставить классическую схему «одна смена — один ночной заряд» или перейти на Li-ion при высокой интенсивности и работе в несколько смен.
Компактное шасси и устойчивость при работе на высоте
Ходовая часть на полиуретановых колёсах: ведущее колесо Ø230×75 мм, грузовые ролики Ø84×70 мм и дополнительные опорные колёса Ø150×54 мм, формула колёс 1x+1/4.
Клиренс в центре базы 23–28 мм и колёсная база 1248–1429 мм дают устойчивость при работе на максимальной высоте, при этом центр тяжести штабелера остаётся низким.

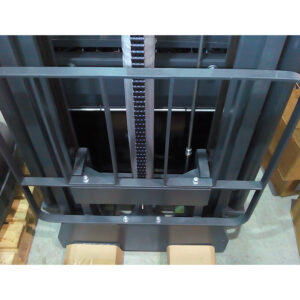

Мачта выполнена из прокатных профилей, а защитный экран груза и ограничители высоты по мачте входят в базовую комплектацию.
Штабелер остаётся предсказуемым в управлении даже при работе «на верхних ярусах» и с тяжёлым грузом.
Системы безопасности и соответствие стандартам EN
Серия PS12/16/20L соответствует EN 3691-1, EN 1175, EN 12053, EN 12895 при эксплуатации по назначению, уровень шума <70 dB(A).
В базовую комплектацию входят: электромагнитный тормоз, аварийная «грибок»-кнопка, кнопка противоотката на рукояти, замковый выключатель и решётка ограждения груза.
В руководстве отдельным блоком прописаны запреты: работа на наклонных плоскостях и гидробортах, подъём людей, работа с незакреплённым или несбалансированным грузом.
Ключевые риски пешей техники (наезд на оператора, откат, работа с перегруженной мачтой) закрыты конструкцией и документированными ограничениями.
Понятный сервис и долговечность
Срок службы штабелера по паспорту — 5 лет при соблюдении регламента эксплуатации.
В бюллетене ТО расписаны операции на 1 / 3 / 6 / 12 месяцев: проверка гидросистемы, мачты, шасси, электрики, тормозов; замена гидравлического масла раз в 12 месяцев или 1500 моточасов.
Схема точек смазки (колёса, стойка рамы, цепи, рулевая опора, гидросистема) и тип смазки по DIN 51825 плюс рекомендации по маслу HVLP 32 / HLP 46 упрощают подготовку расходников.
Серия PS12/16/20L не требует сложной сервисной инфраструктуры — достаточно базового инструмента, штатного ЗУ и соблюдения регламента.
